定義非均勻力負載

1. 在 Simulation 研究樹狀結構中，用右鍵按一下外部負載 圖示，然後選擇力。

   力PropertyManager 出現。

2. 按一下力的面、邊線、頂點與參考點 方塊，然後選擇要套用力的圖元。
3. 按一下所選方向。
4. 按一下方向的面、邊線、基準面、軸方塊 ，並選擇圖元以指定方向。
5. 如果您選擇要套用力的本體不止一個，請選擇每個項目或總計。
6. 選擇所需的單位。
7. 在力之下，按一下所需的力零組件，並對各個力零組件逐一輸入值。
   • 如果您為方向選擇面或基準面，請指定下列至少一個組成：沿平面方向 1、沿平面方向 2 或垂直於平面。
   • 如果您選擇邊線來指定方向，請指定沿著該邊線的力值 。
   • 如果您選擇軸來指定方向，請指定下列至少一個組成：徑向、圓周 或軸向。
8. 核取非均勻分佈。
9. 按一下選擇一個座標系統方塊 ，並從圖面或 FeatureManager (特徵管理員)樹狀結構中選擇座標系統。
10. 輸入非均勻分佈係數，然後按一下 。

1. 在 Simulation 研究樹狀結構中，用右鍵按一下外部負載 圖示，然後選擇力。

   力 PropertyManager 隨即出現。

2. 在圖面中按一下您要套用力的面。
   預設將正向力套用到所選的面。

3. 在單位 之下，選擇單位系統。
4. 在力值 中輸入正向力的值。
5. 如果您選擇要套用力的本體不止一個，請選擇每個項目或總計。
6. 核取非均勻分佈。
7. 按一下選擇一個座標系統方塊 ，並從圖面或 FeatureManager(特徵管理員) 樹狀結構中選擇座標系統。
8. 輸入非均勻分佈係數，然後按一下 。

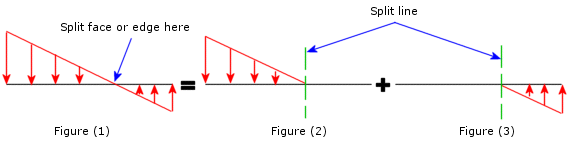

如果指定分佈讓力在部分邊線或面上變更方向 (如下圖所示)，程式會設定面的絕對值等於 PropertyManager 中指定的值。

套用會變更方向的不均勻力時 [圖 (1)]，在力變更方向之處將負載圖元一分為二，分成兩個步驟來套用力 [圖 (2) 及 圖 (3)]。
