組合件中的爆炸視圖

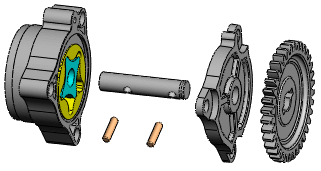

爆炸視圖會以展開的方式顯示組合件的零組件，但其放置方式可顯示它們在組裝時是如何組合在一起的。

藉由在圖面中選擇並拖曳零件，然後產生一或多個爆炸步驟，您可以產生爆炸視圖。在爆炸視圖中您可以：
  • 均分零組件 (硬體、墊片等) 的爆炸堆疊。
  • 附加新的零組件到另一個零組件的現有爆炸步驟中。如果您要新增一個零件到已有爆炸視圖的組合件中，這個方法很有用。
  • 如果次組合件有爆炸視圖，請在較高層級的組合件中重新使用該視圖。
  • 加入爆炸直線來表示零組件的關係。
爆炸組合件時，不能將結合加入到組合件中。
