產生平板型式的工程圖

產生平板型式的工程圖︰

  1. 開啟您要加入至工程圖中的鈑金零件。
  2. 按一下從零件/組合件中產生工程圖 tool_Make_Drawing_Standard.gif (標準工具列)，然後按一下確定來開啟工程圖頁。
  3. 選擇一個格式或按一下確定來使用預設的格式。
  4. 從視圖調色盤中，拖曳平板型式到工程圖頁中。

    您可以在比例之下選擇使用自訂比例並輸入一個值來調整工程視圖的大小。

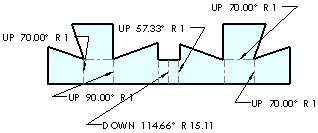

    顯示平板型式及鈑金彎折註解。您可以在鈑金選項中設定彎折註解的選項。

  5. 按一下 PM_OK.gif。

    如果您要切換在平板型式中額外特徵的抑制狀態，請產生零件平板型式的模型組態，然後為其選擇工程視圖。
