幾何公差符號使用特徵控制框架將幾何公差加入至零件及工程圖中。 SolidWorks 軟體支援 ASME Y14.5-2009 Geometric and True Position Tolerancing (ANSI Y14.5-2009 幾何和實際位置公差) 準則。

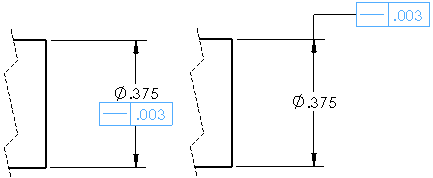

- 您可以用有導線或無導線的方式將幾何公差符號放置在工程圖、零件、組合件或草圖中的任何地方，而且您可以將符號附加於尺寸線上的任意處。
- 幾何公差屬性對話方塊根據您選擇的符號提供選擇。只有那些適用於所選符號的屬性才可以使用。
- 幾何公差符號可以有任何數量的框架。
- 當游標位在幾何公差符號上時，形狀會變為
。
- 您不必關閉對話方塊而可放置多個符號。
- 您可以顯示多個導線。視訊：多重導線
- 您可以按住 Ctrl 並拖曳導線附加點，來加入多個的導線到現有的符號中。
- 如要編輯現有的符號，請連按兩下符號，或用右鍵按一下符號，然後選擇屬性。
- 當您將幾何公差符號的導線拖離模型邊線時，會自動產生尺寸界線。
