Pevné

Pro objemy tento typ uchycení nastaví všechny stupně volnosti posunu na nulu. Pro skořepiny a nosníky nastaví stupně volnosti posunu a otáčení na nulu. Pro spoje prutů nastaví stupeň volnosti posunu na nulu. Při použití tohoto typu uchycení není nutná žádná referenční geometrie.

Následující tabulka shrnuje atributy a vstupní data potřebná pro toto uchycení:

Atribut Hodnota
Stupně volnosti omezené pro objemové sítě 3 posunutí
Stupně volnosti omezené pro skořepiny a nosníky 3 posunutí a 3 rotace
Stupně volnosti omezené pro spoje prutů 3 posunutí
3D značka (šipky jsou pro posuny a disky jsou pro rotace)
Volitelné entity Vrcholy, hrany, plochy a spoje nosníků
Referenční entita, kterou lze vybrat Neuvedeno
Posunutí Neuvedeno
Rotace Neuvedeno

Příklad

Zobrazený vrchol klínu, který reprezentuje tlakovou nádobu se sítí s objemovými elementy, je pevný.

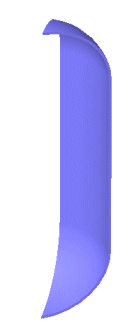

Hrany děr ve skořepině jsou pevné.
Pokud je ovladač analyzován jako součást, dvě zvýrazněné plochy mohou být upevněny v prostoru.

Video: Skořepina s pevným uchycením
