Rozložení a sbalení pomocí Průvodce animací

Pokud chcete použít Průvodce animací k rozložení a sbalení, musíte nejprve vytvořit rozložený pohled sestavy. Sekvence animace, kterou vytvoříte pomocí Průvodce animací, je založena na stejných výpočtech.

Návod na rozložení, nebo sbalení:

  1. Klepněte na Průvodce animací Tool_Animation_Wizard.gif (panel nástrojů MotionManager).
  2. Postup v dialogovém okně Vyberte typ animace:
    1. Vyberte Rozložit nebo Složit.
    2. Chcete-li odstranit všechny stávající sekvence animace, klepněte na Odstranit všechny existující dráhy.
    3. Klepněte na Další.
  3. V dialogovém okně Možnosti ovladače animace:
    1. Zadejte nastavení Trvání (sekundy) animace v sekundách.
    2. Zadejte hodnotu pro Čas spuštění (sekundy) pohybu.
    3. Klepněte na Dokončit.

      Uložte animaci klepnutím na tlačítko Uložit animaci Tool_Save_Animation.gif (panel nástrojů MotionManager).

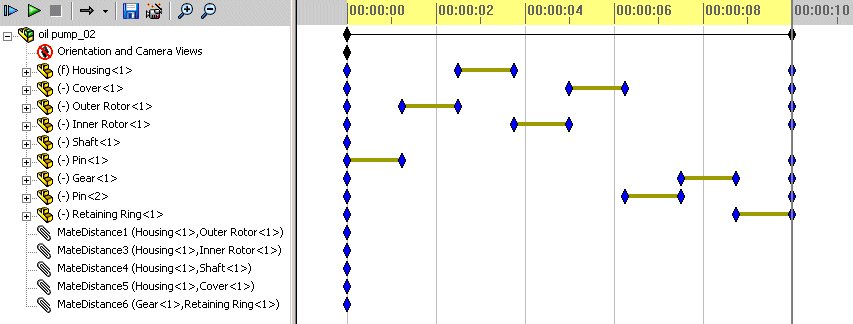

Bude vytvořena časová osa s pruhy změn a klíčovými body podle nastavení možností Trvání a Čas spuštění.

Video: Sbalení následované funkcí Základní pohyb

Průvodce animací s nástrojem Základní pohyb nebo Pohybová analýza lze použít tehdy, jestliže vytvořené klíčové body neznemožňují prováděné výpočty. Na výše uvedeném videu otáčení začíná až po dokončení sbalení.
