V SolidWorks můžete zadávat barvu, styl a tloušťku čar v pojmenovaných hladinách. Do hladin můžete přesouvat objekty a jednotlivé hladiny zapínat a vypínat. Seznam hladin je součástí mnoha dialogových oken popisů a kót.
Čáry je však možné také formátovat individuálně pomocí nástrojů pro Formát čáry. Můžete určit tloušťku čáry na úrovni dokumentu a styl. Klepněte na a nastavte Typ čáry, Styl čáry a Tloušťku čáry.
Hladiny se využívají v SolidWorks méně než v 2D CAD systémech. V SolidWorks je k dispozici několik listů výkresu a pohledy výkresu, součásti sestavy, čáry a různé další položky lze zobrazovat a skrývat bez použití hladin.
Kromě vlastního vytváření hladin v SolidWorks můžete také importovat 2D CAD výkresy s hladinami. Všechny 2D CAD hladiny zůstávají v SolidWorks zachovány. Při exportu z aplikace SolidWorks můžete mapovat typy entit na konkrétní hladiny.
Panel nástrojů Hladiny obsahuje seznam hladin ve výkresu a nástroj Vlastnosti hladiny
.

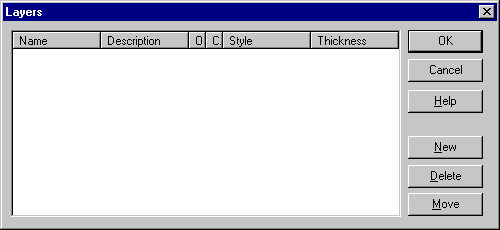

Klepnutím na nástroj Vlastnosti hladiny otevřete dialogové okno Hladiny. V něm můžete vytvořit nové hladiny a určit Barvu, Styl a Tloušťku čar v jednotlivých hladinách.
