Aplikace CircuitWorks

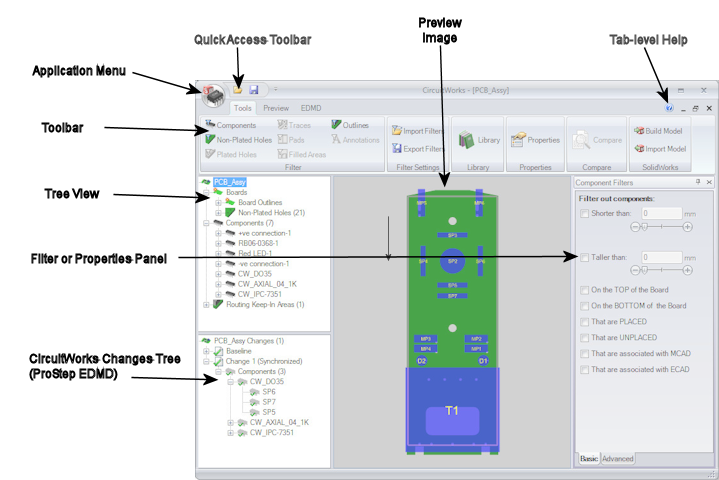

Když otevřete soubor ECAD z aplikace SolidWorks, zobrazí se aplikace CircuitWorks. V tomto rozhraní je možné otevírat, porovnávat a ukládat soubory ECAD, filtrovat prvky za účelem snížení složitosti, měnit vlastnosti ECAD a vytvářet modely dílů a sestav SolidWorks.

Obsah

  • Nabídka aplikace

    Prostřednictvím nabídky aplikace CircuitWorks můžete otevírat a ukládat soubory ECAD, tisknout náhledy, přistupovat k volbám CircuitWorks a ukončit CircuitWorks.

  • Panel nástrojů pro rychlý přístup

    Pomocí panelu nástrojů pro rychlý přístup můžete přistupovat k těm příkazům CircuitWorks, které používáte nejčastěji.

  • Panel nástrojů

    Pomocí panelu nástrojů CircuitWorks (známého také pod názvem lišta) můžete přistupovat k nástrojům a příkazům aplikace CircuitWorks. Klepnutím na Nástroje, Náhled nebo EDMD zobrazíte příslušné příkazy.

  • Pohled stromu

    Pohled stromu CircuitWorks je hierarchickým zobrazením dat ECAD.

  • Náhled

    Náhled CircuitWorks je grafickým znázorněním dat ECAD.

  • Panel Filtr nebo Vlastnosti

    Panel na pravé straně aplikace CircuitWorks se zobrazí, když si prohlížíte vlastnosti položky nebo používáte filtrovací nástroj.

  • – zoom a vícenásobný výběr

    Ve stromu CircuitWorks můžete vybrat více položek a zobrazit nebo upravit jejich společné vlastnosti. Klepnutím pravým tlačítkem do oblasti náhledu CircuitWorks si také můžete otevřít možnosti přiblížení a zobrazení.
