Seznam kontaktních/třecích sil

Když přijdou dvě plochy do kontaktu, na oblasti kontaktu působí vyrovnané vnitřní síly. Můžete si všimnout vnitřních sil, které se vyvinou vzhledem ke kontaktu. Na plochách součástí s typem kontaktu Bez průniku, Nalisované uložení a Virtuální stěna vznikne normálová a třecí síla. Software vytváří seznam složek X-, Y- a Z- specifické síly na vybraných entitách a také na celém modelu.

Chcete-li zobrazit seznam kontaktních nebo reakčních sil, klepněte pravým tlačítkem na složku Výsledky a vyberte Seznam výsledné síly. Pod položkou Možnosti vyberte Kontaktní/třecí síla.

Můžete rovněž klepnout na Poradce výsledků > Seznam kontaktní síly (CommandManager Simulace).

Výběr

Rovina, osa nebo souřadnicový systém Zobrazí seznam výsledků související s vybranou entitou.
Jednotky Nastavte výstupní jednotky.
Plochy, hrany nebo vrcholy Zobrazí vybrané entity.
part.png Součásti Zobrazí vybrané součásti.
Časový krok Toto nastavení je k dispozici pouze pro nelineární studii a pádovou zkoušku. Nastavuje číslo kroku času na takové, na které chcete zaznamenat třecí sílu.
  Toto nastavení je k dispozici pouze pro nelineární studie a pádovou zkoušku. Zobrazuje čas náležící k vybranému kroku obrázku.
  Aktualizovat Aktualizuje výsledky na základě současně vybraných entit.

Kontaktní/třecí síla

Zobrazí seznam složek X, Y, Z kontaktních (normálových) a třecích sil a výsledné kontaktní nebo třecí síly na vybraných entitách a také na celém modelu.

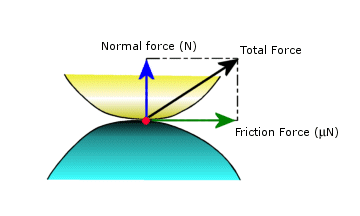

Druhy síly   Vyberte jednu z následujících možností:

Normála

Zaznamená normálovou sílu vzhledem ke kontaktu.

Tření

Zaznamená třecí sílu vzhledem ke kontaktu.

Celkem

Tato celková síla je výsledkem Normálové a Třecí síly spočítané v každém uzlu vybraných entit.

Graf odezvy time_curve.png Toto nastavení je k dispozici pouze pro nelineární studii a pádovou zkoušku. Vykreslí dvojrozměrnou časovou historii složek X, Y, Z kontaktních a třecích sil a výsledné kontaktní síly na vybraných entitách a také na celém modelu.

Možnosti zobrazení

Zobrazit výsledné síly Vyberte, pokud chcete převést tři vektory sil (součásti X, Y a Z) na výsledný vektor síly. Zobrazí se pouze výsledný vektor.

Příklad kontaktní/třecí síly
