Seznam sil nosníku

Zobrazí seznam sil nebo napětí nosníků v tabulkovém formátu. Síly a napětí jsou uvedeny v místních směrech nosníku (orientaci) u každého nosníku.

Chcete-li zobrazit tohoto správce PropertyManager, spusťte studii simulace s nosníky. Klepněte pravým tlačítkem na složku Výsledky ST_folder_results.gif a vyberte položku Seznam sil nosníku.

Seznam

  Síly Zobrazí hodnoty osové a smykové síly, momentu (ve směrech 1 a 2) a krutu (moment v axiálním směru).
  Napětí Zobrazí hodnoty napětí podél osy, v ohybu a ve smyku (u směrů nosníku 1 a 2), torzního napětí a horní meze napětí podél osy a v ohybu.
U prutů jsou k dispozici pouze osové síly a napětí.
units.png Jednotky Zobrazí síly v jednotkách N, lbf nebo kgf. Zobrazí napětí v jednotkách N/m^2, psi nebo kgf/cm^2.

Rozmezí nosníku

Zadáním hodnoty začátku a konce zobrazíte výsledky pro podmnožinu nosníků v modelu. Čísla odpovídají seznamu ve složce Nosníky ve stromu studie simulace.

  Síly Zobrazí hodnoty osové a smykové síly, momentu (ve směrech 1 a 2) a krutu (moment v axiálním směru).
  Napětí Zobrazí hodnoty napětí podél osy, v ohybu a ve smyku (u směrů nosníku 1 a 2), torzního napětí a horní meze napětí podél osy a v ohybu.
U prutů jsou k dispozici pouze osové síly a napětí.
units.png Jednotky Zobrazí síly v jednotkách N, lbf nebo kgf. Zobrazí napětí v jednotkách N/m^2, psi nebo kgf/cm^2.

Dialogová okna Seznam sil a Seznam napětí

  Zobrazit jen extrémní hodnoty Zobrazí pouze extrémní hodnoty podél těla nosníku.
  Zobrazit jen koncové body nosníku Zobrazí výsledky pouze v koncových bodech těl jednotlivých nosníků.
units.png Jednotky Zobrazí síly v jednotkách N, lbf nebo kgf. Zobrazí napětí v jednotkách N/m^2, psi nebo kgf/cm^2.
  Název nosníku Zobrazí název nosníku, který odpovídá každému tělu nosníku uvedenému ve složce Nosníky stromu simulace.
  Element Zobrazuje číslo elementu.
  Na konec Zobrazí dva koncové uzly každého elementu.
  Uložit Uloží tabulku jako soubor ve formátu Excel (*.csv) nebo jako textový soubor (*.txt).
Část tabulky je také možné zkopírovat do aplikace Microsoft Excel nebo do textového editoru. Vyberte buňky, klepněte pravým tlačítkem a vyberte příkaz Kopírovat.
  • Vyberete-li řádek v dialogovém okně Seznam sil nebo Seznam napětí, zvýrazní se příslušná položka v grafické ploše a ve stromu studie simulace. Chcete-li vybrat více řádek za sebou, stiskněte klávesu Shift. Chcete-li vybrat jednotlivých řádek, stiskněte klávesu Ctrl.
  • Chcete-li seřadit data v dialogovém okně Seznam sil nebo Seznam napětí, klepněte na šipku v záhlaví sloupce.

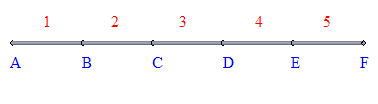

Následující obrázek znázorňuje tělo nosníku rozdělené na 5 elementů.
Element nosníku Konec 1 Konec 2
1 A B
2 B C
3 C D
4 D E
5 E F
