PropertyManager Nastavení pádové zkoušky

PropertyManager Nastavení pádové zkoušky nastavuje parametry studie pádové zkoušky.

Chcete-li použít tento správce PropertyManager, vytvořte studii pádové zkoušky. Ve stromu studie pádové zkoušky poklepejte na položku Nastavení.

Upřesnit

Nastavuje typ zadání, který určíte.

Výška

Nastavuje výšku, ze které těleso z klidového stavu padá. Toto je vzdálenost, kterou těleso musí urazit ve směru gravitace, aby zasáhlo pevnou rovinu. Dostupné pouze v případě, že vyberete volbu Výška pádu v okně Upřesnit. Rychlost při rázu se vypočítá pomocí vztahu V_rázu= (2gh)^½, kde g je gravitační zrychlení a h je výška.

	Z těžiště	Zadaná výška je vzdálenost mezi těžištěm tělesa a pevnou rovinou ve směru gravitace. Těžiště tvoří geometrický střed tělesa. V sestavě se těžiště shoduje se středem gravitace pouze v případě, že všechny součásti mají stejnou hustotu.
	Z nejnižšího bodu	Zadaná výška je nejmenší vzdálenost mezi tělesem a pevnou rovinou podlahy. Bod, který je k pevné rovinné podlaze nejblíže, logicky narazí do podlahy při pohybu tělesa ve směru působení gravitace nejdřív.
	Výška pádu	Určuje výšku od těžiště nebo od nejnižšího bodu k rovině nárazu. Pro výšku můžete vybrat jednotky.

Rychlost při nárazu

Nastavuje směr a velikost rychlosti v okamžiku nárazu. Použije se pouze v případě, ze vyberete volbu Rychlost při rázu v okně Upřesnit.

	Odkaz nárazové rychlosti	Nastavuje referenční entitu, která určuje směr rychlosti při nárazu. Je možné vybrat hranu, referenční rovinu nebo rovinnou plochu. Pokud vyberete referenční rovinu nebo rovinnou plochu, rychlost se použije ve směru kolmém na tuto rovinu nebo plochu. Klepnutím na tlačítko obrátíte směr rychlosti při nárazu.
	Velikost rychlosti	Nastavuje velikost a jednotku rychlosti při nárazu.

Gravitace

Nastavuje směr a velikost gravitačního zrychlení.

	Odkaz gravitace	Nastavuje referenční entitu, která určuje směr gravitace. Je možné vybrat hranu, referenční rovinu nebo rovinnou plochu. Pokud vyberete referenční rovinu nebo rovinnou plochu, gravitace se použije ve směru kolmém na tuto rovinu nebo plochu. Klepnutím na tlačítko obrátíte směr gravitace.
	Velikost gravitace	Nastavuje velikost a jednotku gravitace.

Cíl

Nastavuje orientaci roviny rázu.

Orientace cíle
	Kolmo ke gravitaci	Rovina rázu je kolmá ke gravitaci.
	Rovnoběžně s ref. rovinou	Rovina rázu je rovnoběžná s vybranou referenční rovinou.
	Odkaz cílové orientace	Vyberte referenční rovinu. Dostupné pouze v případě, že je vybrána volba Rovnoběžně s ref. rovinou.

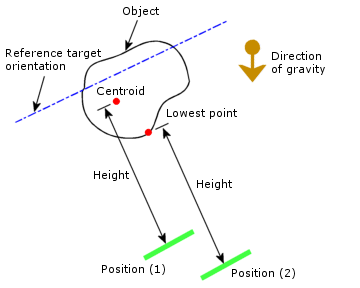

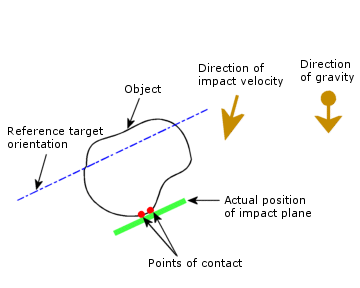

	Součinitel tření	Nastavuje součinitel tření mezi modelem a rovinou rázu. Program určí skutečnou polohu roviny rázu následujícím způsobem: Pokud jste zadali výšku, těleso urazí zadanou vzdálenost ve směru působení gravitace a potom narazí do roviny. Pokud jste zadali Rychlost při rázu, těleso narazí do roviny v zadané rychlosti. Skutečné umístění roviny nárazu při zadané výšce. Poloha (1): Výška se měří od těžiště tělesa. Poloha (2): Výška se měří od nejnižšího bodu tělesa. Skutečné umístění roviny nárazu při zadané rychlosti nárazu.
Cílová tuhost
	Pevný cíl	Použije pro cíl pevnou rovinu.
	Flexibilní cíl	Použije pro cíl pružnou hladinu.

Tuhost a hustota

Nastavuje vlastnosti pružné hladiny. Toto nastavení je dostupné pouze v případě, že je vybrána položka Flexibilní cíl pod položkou Cílová tuhost.

	Jednotka	Nastavuje systém jednotek.
	Normálová tuhost	Nastavuje tuhost na jednotku plochy kolmo na rovinu nárazu.
	Tečná tuhost	Nastavuje tuhost na jednotku plochy rovnoběžně s rovinou nárazu.
	Hustota	Nastavuje hustotu hladiny nárazu.
	Cílová tloušťka	Nastavuje velikost a jednotky pro tloušťku hladiny nárazu.

Tlumení kontaktu

Tlumení kontaktu se uvažuje u těles, která se dostávají do kontaktu během dopadu a mají nastavenu podmínku kontaktu Žádný průnik. Tlumení kontaktu se počítá jako viskózní tlumení. Vstupem je hodnota tlumení jako poměr kritického tlumení (ζcr = 2* m* ω).

Poměr kritického tlumení

Hodnota tlumení jako poměr kritického tlumení (ζcr = 2* m* ω). Chcete-li například použít 5 % kritického tlumení, zadejte hodnotu 0,05. Při použití tlumení kontaktu se omezují vysokofrekvenční oscilace, které se mohou objevit při dopadu, a zvyšuje se stabilita řešení (správce PropertyManager Nastavení pádové zkoušky).

Nastavení značky

Zobrazuje směry gravitačního zrychlení a rychlost při nárazu.

	Upravit barvu	Klepnutím na toto tlačítko změníte barvu značek rychlosti a zrychlení.
	Značka	Ovládá velikost značek rychlosti a zrychlení.
	Zobrazit náhled	Zobrazuje náhled značek v grafickém okně.
