Při zjišťování, jestli je možno použít výsledky simulace, můžete zjednodušit složité sestavy několika způsoby. Pokud zdroje výpočtu nedovolují simulace na přesném modelu, můžete při práci se sestavami nebo s vícetělovými díly použít následující zjednodušující možnosti.
Uvědomte si, že nejpřesnější výsledky obdržíte zahrnutím všech těl do sestavy a použitím optimální velikosti sítě. Zjednodušte sestavy pouze tehdy, pokud jste si jisti, že zjednodušení nemění zásadně problém, který chcete vyřešit.
Vyloučení dílů ze simulace
Použijte tuto možnost, když se zajímáte pouze o výsledky části sestavy a můžete určit, jaký dopad budou mít vyloučená těla při použití prvků na zbytek těl.

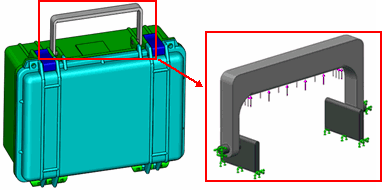

Zohledněte například sílu zobrazenou níže, kterou vynaložíte na přidržení zavazadla. Pokud na zavazadlo nepůsobí žádné jiné externí síly, pak můžete vytvořit model pouze tak, jak je zobrazeno. Cílem takové studie by mohlo být určit optimální materiál a rozměry rukojeti tak, aby byla funkční.
Pokud se zajímáte místo rukojeti o výsledky na těle zavazadla, můžete odstranit rukojeť a použít zatížení nebo omezení na otisknutí rukojeti na těle zavazadla. Otisknutí je oblast společného kontaktu, který tělo sdílí s jinými.
Všeobecně je lepší vyloučit těla dále od součásti, o kterou se zajímáte než vyloučit ty, které jsou blíže. Doporučujeme zahrnout těla, která jsou blízko důležitým tělům, pokud si nejste jisti, že můžete dosáhnout správného účinku.
Vytváření modelů součástí jako vzdáleného zatížení, omezení a hmoty
Těla, která pro vás nejsou zajímavá, můžete nahradit tak, že s nimi budete nakládat jako se vzdáleným zatížením, omezením a hmotou.
U určitých modelů může být složité nahradit tělo za použití vzdáleného zatížení, omezení nebo hmoty. Jako příklad na obrázku níže nenahrazujete tělo 2, i když vás jeho výsledky nezajímají.
Můžete vyloučit nebo nahradit tělo jeho dopadem, pokud jsou splněny následující podmínky:
- Tělo samo o sobě není předmětem zájmu.
- Jeho dopad na zbývající těla je možno vytvořit správně v modelu.
Nakládání se součástmi jako s pevnými těly
Pokud chcete zahrnout interakce kontaktu mezi díly, ale ušetřit dobu analýzy, můžete nakládat s určitými součástmi v sestavě jako s pevnými. Můžete tělo zpracovat jako pevné, pokud je mnohem pevnější než okolní součásti nebo když je tělo vzdáleno od oblasti zájmu a sestava je rozsáhlá. Zpracování součástí jako pevná tělesa vede k lepšímu přiblížení ve výsledcích, než když je vyloučíte. Více informací viz Nastavení těla na tuhé. Program vytvoří síť na vnější hranici pevného těla se skořepinovými elementy, a sníží tak dobu simulace.
Použití spojek
Použitím spojek pro vytváření modelů pružin, čepů, svorníků, ložisek, spojení plechových dílů, lemových svarů, spojení a pevných spojek můžete snížit počet elementů v síti a ušetřit dobu analýzy. Například můžete vytvořit model tlumiče nárazů při odpružení automobilu a použijete přitom pružinové spojky místo vytvoření modelu aktuální geometrie. Podrobnosti viz Spojky.
Použití plošné geometrie, plechových dílů a konstrukčních prvků pro vytvoření modelu sestavy
Plošná geometrie a síť plechových těl s elementy skořepiny a sítí konstrukčních prvků s jednorozměrnými nosníkovými elementy. Více informací viz Typy sítě. Pokud je budete používat v sestavě kdykoliv to bude možné, můžete tak zkrátit dobu analýzy snížením stupňů volnosti. Můžete například plánovat výměnu tenkých objemových těl plechovými těly nebo plošnou geometrií. Podrobnosti viz Tvorba modelů skořepin.
Zjednodušení modelu pro vytvoření sítě
Můžete zjednodušit sestavu pro vytvoření sítě. Ve stromu studie simulace klepněte pravým tlačítkem na Síť a vyberte příkaz Zjednodušit model pro vytvoření sítě. Nástroj Zjednodušit zadá vnitřní výpočet bezvýznamného objemu na základě velikosti modelu. Podporované prvky se zobrazí v panelu úloh. Můžete je potlačit a provést analýzu na zjednodušené sestavě.
Zjednodušení modelu může vést k chybným výsledkům, pokud dojde k významné změně hodnot napětí. Nesmíte potlačit prvky, které vytvářejí vysoká napětí v důležitých tělech.
Zlepšení přibližných řešení z hrubé sítě.
Můžete zpočátku vytvořit síť na sestavě pomocí Hrubá hustota sítě, nechat proběhnout studii, a získat tak přibližné výsledky. Jako další krok můžete definovat jinou studii simulace a zahrnout pouze takové součásti, o které se zajímáte. Jako druhý krok můžete vyhledat kontaktní síly, které působí na vnější ohraničení menšího modelu z původní studie a použít je na studii definovanou s jemnější sítí.
