Použití nosnosti na více ploch

Když použijete nosnost na více ploch, software sílu rozdělí mezi vybrané plochy podle jejich umístění v poloprostoru (Φ méně než nebo rovno 180 º).

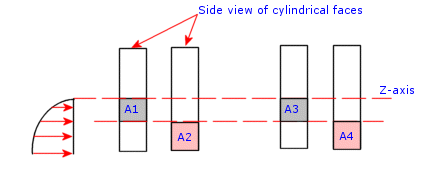

Nosnost je použita na vybrané válcové plochy schematicky dle obrázku. Nosné zatížení je aplikováno kolmo na plochu a můžete také vybrat kruhovou hranu skořepiny. Předpokládejme, že vybraná oblast A1 = A2 a A3 = A4. A2 obdrží více síly vzhledem k jejímu umístění v poloprostoru. Podobně A4 dostane více síly než A3. Poměr sil obdržených A1 a A3 je přímo úměrný jejich oblastem, jakmile zabírají stejné vzájemné umístění v poloprostoru. To samé platí pro plochy A2 a A4.

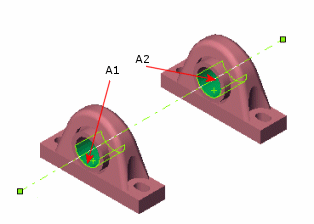

Jak je vidět na následujícím obrázku, jestliže jsou vybrány oblasti A1 a A2 a jejich umístění jsou s ohledem na poloprostor identická, síla bude rozdělena rovnoměrně.
