Pojem kompatibilní a nekompatibilní síť se vztahuje na typ spojitosti sítě v místě dotyku geometrických entit, které náleží různým tělům.
Pojmy kompatibilní a nekompatibilní síť se vztahují na síť sestav a vícetělových dílů, které ji používají u pevných nebo skořepinových prvků nebo u obou prvků současně v podobě kombinované sítě. Tyto pojmy se nevztahují na jednotlivé součásti (jednotlivá objemová nebo těla).
Kompatibilní síť
Je-li síť kompatibilní, je vytvořena u dotýkajících se entit tak, že jednotlivé uzly sítí obou entit si navzájem odpovídají.
Odpovídající uzly je možné sloučit (a vytvořit spojený kontakt) nebo superponovat. U kontaktu bez průniku dojde u stejnolehlých uzlů na zdrojové a cílové ploše k vytvoření kontaktního prvku uzel na uzel.
Výsledky na základě kompatibilní sítě jsou přesnější než výsledky na základě nekompatibilní sítě.
 |
| Tato kompatibilní síť zobrazuje stejnolehlé uzly na rozhraní mezi povrchy. Aplikace Simulation sloučí stejnolehlé uzly na povrchu do spojeného kontaktu. |
Když nastavíte vytvoření kompatibilní sítě, aplikace vytvoří síť dílů v sestavě tak, aby byl přechod sítě mezi libovolnými dvěma díly hladký. Uzly na rozhraní se otiskují jeden na druhý a je možné je sloučit a vytvořit spojený kontakt. Pokud se na některém rozhraní nepodaří vytvořit kompatibilní síť, aplikace se pokusí na společném rozhraní obou dílů vytvořit nekompatibilní síť.
Nekompatibilní síť
U nekompatibilní sítě si navzájem nedopovídají jednotlivé uzly sítí dotýkajících se entit. U každé entity je vytvořena síť samostatně.
 |

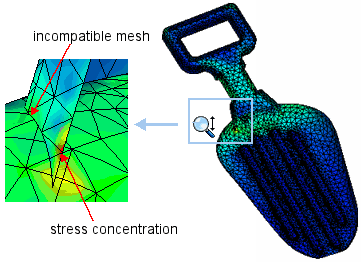

| Na této nekompatibilní síti je vidět, že uzly na rozhraní mezi povrchy si navzájem neodpovídají. Spojený kontakt je možný pouze pomocí rovnic omezení. |
Na rozhraních s nekompatibilními sítěmi se můžete setkat s oblastmi s koncentrací napětí.
