Definice pružinové spojky mezi plochami a hranami

Mezi tyto typy geometrických entit lze použít pružinové spojky.
  • Soustředné válcové plochy skořepiny a objemového těla

    Válec s povrchem na obou koncích a objemem po celé své délce

    Pružiny definované ve společných plochách se získají průmětem. Tuhost a sílu předpětí pružiny definujete na jednotku plochy.

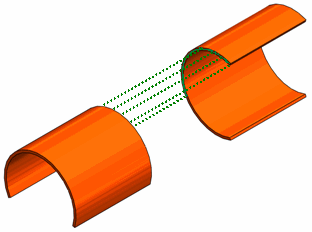

  • Rovnoběžné kruhové hrany skořepin (plechových těl)

    Pružiny vložené podél společného kruhového oblouku se získají průmětem.

    Plechová těla jsou spojena sítí s dvojrozměrnými prvky skořepiny. Po spojení sítí se z plochy obsahující tloušťku plechu stane hrana. Tuhost a sílu předpětí pružiny tedy definujete na jednotku délky.

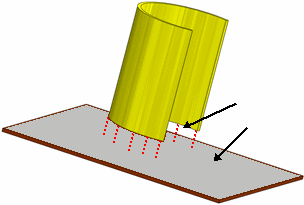

  • Kruhová hrana skořepiny a plocha na sobě

    Pružiny se vkládají mezi kruhovou hranu a promítnutý kruhový oblouk pevného povrchu. Tuhost pružiny a sílu předpětí definujete na jednotku délky.

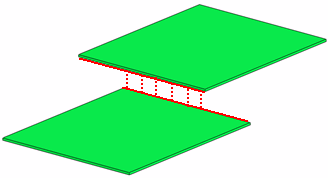

  • Rovnoběžné rovinné hrany plechu na sobě

    Pružiny vložené podél společné délky hran se získají průmětem. Tuhost pružiny a sílu předpětí definujete na jednotku délky.

  • Rovnoběžné rovinné

    Pružiny vložené do společné plochy povrchu se získají průmětem. Tuhost a sílu předpětí pružiny definujete na jednotku plochy.
