Definování nerovnoměrných silových zatížení

Použití nerovnoměrné síly na entitu v určitém směru

Jak použít nerovnoměrnou sílu na entitu v určitém směru:

  1. Ve stromu studie simulace klepněte pravým tlačítkem na ikonu Externí zatížení a vyberte příkaz Síla.

    Zobrazí se PropertyManager Síla.

  2. Klepněte do pole Plochy, hrany, vrcholy a referenční body pro sílu a vyberte entitu, na kterou je použita síla.
  3. Klepněte na Vybraný směr.
  4. Klikněte do pole Plocha, hrana, rovina, osa pro směr a vyberte entitu určující směr.
  5. Pokud je pro použití síly vybráno více než jedno těleso, vyberte volbu Na položku nebo Celková.
  6. Vyberte požadovanou Jednotku.
  7. Pod položkou Síla klepněte na požadovanou složky síly a pro každou zadejte hodnotu.
    • Jestliže vyberete pro směr plochu nebo rovinu, zadejte alespoň jednu z následujících složek. Podél prvního směru roviny, Podél druhého směru roviny nebo Kolmo k rovině.
    • Jestliže pro směr vyberete hranu, zadejte hodnotu síly podél hrany .
    • Jestliže vyberete pro směr osu, zadejte alespoň jednu z následujících složek: Radiální, Obvodová nebo Axiální.
  8. Zaškrtněte políčko Nerovnoměrné rozložení.
  9. Klikněte do pole Vybrat souřadný systém a vyberte v grafické ploše nebo ve stromu FeatureManager souřadný systém.
  10. Zadejte součinitele nerovnoměrného rozložení a klepněte na .

Použití nerovnoměrné síly kolmé k ploše

Jak použít nerovnoměrnou sílu kolmou k ploše:

  1. Ve stromu studie simulace klepněte pravým tlačítkem na ikonu Externí zatížení a vyberte příkaz Síla.

    Zobrazí se PropertyManager Síla.

  2. V grafické ploše klepněte na plochy, na které chcete použít sílu.

    Implicitně se použije síla kolmá k vybraným plochám.

  3. Pod položkou Jednotka vyberte systém jednotek.
  4. Do pole Hodnota síly, zadejte hodnotu kolmé síly.
  5. Pokud je pro použití síly vybráno více než jedno těleso, vyberte volbu Na položku nebo Celková.
  6. Zaškrtněte políčko Nerovnoměrné rozložení.
  7. Klepněte do pole Vybrat souřadný systém a vyberte souřadný systém z grafické plochy nebo ze stromu FeatureManageru.
  8. Zadejte součinitele nerovnoměrného rozložení a klepněte na .

Nerovnoměrné rozložení se silami měnícími směr

Pokud je rozložení zadáno tak, že síly mění směr na dílu hrany nebo plochy (jako na obrázku), program nastaví součet absolutních hodnot sil podle hodnoty zadané ve správci PropertyManager.

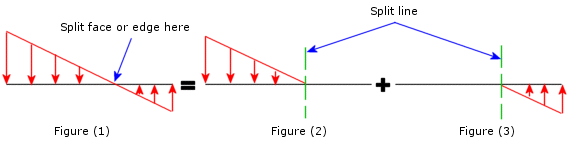

Při použití nerovnoměrné síly, která mění svůj směr [Obrázek (1)], rozdělte entitu zatížení, kde síla mění svůj směr a použijte sílu ve dvou krocích [Obrázek (2) a Obrázek (3)].
