Koutový svar
|
Trojúhelníkový svar spojující dva kovové díly v pravém úhlu. Veškeré koutové svary definované v modulu PropertyManager Lemový svar mají konfiguraci 45 0.
|
|
Drážkový svar
|
Svar vytvořený v otvoru nebo drážce mezi dvěma kovovými díly. Drážkové svary definované v modulu PropertyManager Lemový svar mohou reprezentovat všechny typy podélných svarů (tupé svary I, V, J a U).
|
|

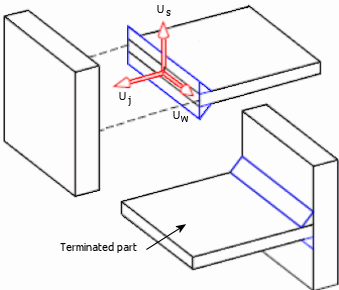

Místní souřadný systém svarového spoje
|
Výsledky lemového svaru jsou vypočítávány u všech uzlů sítě na protínající se hraně ukončeného dílu. Výsledky jsou vypočítávány s ohledem na místní souřadný systém vytvořený u každého uzlu tak, jak je uvedeno na obrázku.
- Kolmý k povrchu, Us: Osa je kolmá k hornímu povrchu skořepiny ukončeného dílu.
- Kolmý k svarovému spoji, Uj: Osa je kolmá k protínající se hraně skořepiny ukončeného dílu a směřuje pryč od dílu.
- Osa svaru, Uw: Osa probíhá rovnoběžně se směrem svarového švu. Její směr definuje rovnice Uw = Us x Uj.
|
|

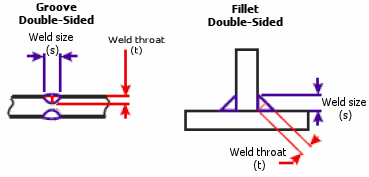

Velikost svaru
|
Velikost průniku drážkového svaru (drážkových svarů). Vzdálenost kořene koutového svaru k jeho zaoblení (rameno svaru).
|
|
Nebezpečný průřez svaru
|
Minimální vzdálenost mezi kořenem svaru k jeho povrchu (t).
|
|
Normálová síla spoje
|
Součást svarové síly (Tj) působící kolmo na protínající roh skořepiny ukončeného dílu a rovnoběžně s kolmou osou svarového spoje Uj.
|
|
Smyková síla svaru
|
Součást svarové síly (Tw) působící rovnoběžně se švem svaru a rovnoběžně s místní osou svaru Uw.
|
|
Smyková síla kolmá k povrchu
|
Součást svarové síly (Ts) působící rovnoběžně místní osou svaru kolmou k povrchu Us.
|
|

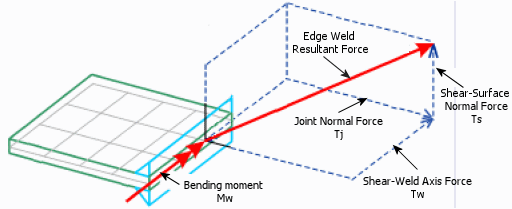

Ohybový moment
|
Moment (Mw) působící rovnoběžně s místní osou svaru Uw.
|
