Zde je uveden seznam odkazů, které jsou nezbytné pro vložení tohoto prvku.
Když definujete zatížení nebo uchycení a přidáte je do knihovny, software vytvoří nejméně jednu položku ve složce Odkazy knihovny. Ve složce Odkazy knihovny je seznam všech výběrů týkajících se definování prvku knihovny zatížení, uchycení nebo spojení.
Jestliže například definujete zatížení, uchycení nebo spojení, vyberete entitu zatížení/uchycení/spojení, referenční geometrii pro definování směru (pokud je to možné) a zadáte číselné hodnoty tohoto zatížení, uchycení nebo spojení. Pokud přidáte prvek do knihovny, software vytvoří ve složce Odkazy knihovny položku pro každý výběr, který jste vytvořili při definování prvku. Položky odpovídající hodnotám prvku se vytvoří ve složce Hodnoty knihovny, která je popsána v následující části.
Uvažujme následující dokument dílu knihovnu.
|

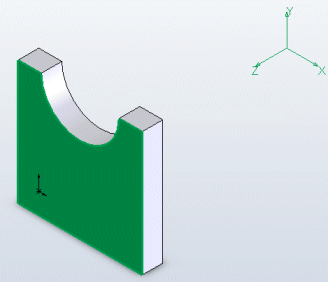

Uchycení Restraint-1 je definováno na zvýrazněné ploše, aby se plocha nemohla pohybovat v žádném směru (jde tedy o pevné uchycení)
Když je uchycení Restraint-1 přidáno do knihovny, zobrazí se jako:
|
|
Síla Force-1 je definována na zakřivené ploše tak, že její radiální a axiální komponenty (s použitím osy Axis1 jako reference) mají nenulové hodnoty
Když je síla Force-1 přidána do knihovny, zobrazí se jako:
|
|
Vzdálené zatížení RemoteLoads-1 je definováno na zvýrazněné ploše pomocí Coordinate System1 jako reference
Když je RemoteLoads-1 přidáno do knihovny, zobrazí se jako:
|
