Otočení orientace

Volba Otočení orientace otočí na určité ploše skořepiny orientaci odkazu 0 stupňů o 90 stupňů (kolem modré šipky triády). Tato volba je podobná volbě Otočit 0 º odkaz, ale používá se u jednotlivých ploch skořepiny.

Popis šipek a jejich funkcí naleznete v tématu Úhel vrstvy.

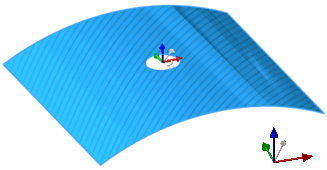

Volba Otočit orientaci je u plochy vypnuta.
Volba Otočit orientaci je u plochy zapnuta.

U výše znázorněné plochy skořepiny se pruhy otáčí kolem osy kolmé k rovině (modrá šipka) o 90 stupňů proti směru pohybu hodinových ručiček. Úhel vrstvy (žlutá šipka) 60 stupňů se zapnutou volbou Otočit orientaci odpovídá úhlu vrstvy -30 stupňů před otočením.
