Pořadí skládání vrstev

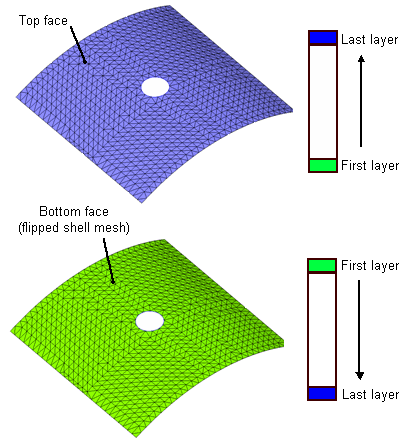

Program vyhledá první vrstvu na dolní ploše skořepiny a poslední vrstvu na horní ploše skořepiny. Obrácením sítě otočíte pořadí skládání vrstev. Na níže uvedených obrázcích má dolní plocha zelenou barvu (výchozí je oranžová).

U nesouměrných laminátů budou po obrácení pořadí produkovány jiné výsledky, zatímco u souměrných laminátů obrácení výsledky neovlivní.
U nesouměrných laminátů zkontrolujte před spuštěním analýzy, zda je směr skládání vrstev u všech skořepin a ploch stejný.

Směr skládání vrstev pro modely s více plochami a/nebo skořepinami (oranžová barva znázorňuje dolní plochu skořepiny):

Nekonzistentní směr skládání vrstev mezi plochami
Konzistentní směr skládání vrstev na všech plochách
V modelech byly některé elementy skořepiny na určitých plochách převráceny, aby byl směr skládání vrstev na všech plochách konzistentní.
