Spojka – pružná podpora

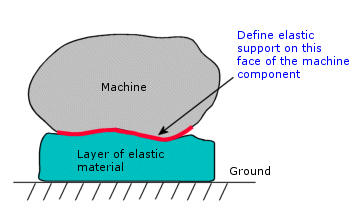

Pružná podpora Pružná podpora definuje pružné spojení mezi vybranými plochami součásti nebo sestavy a zemí. Tato spojka odolává napětí a tlaku.

Typ

Plochy pro pružnou podporu Rovinné nebo nerovinné plochy.

Tuhost

Jednotky
  Rozložená Hodnota tuhosti na jednotkovou oblast. Ekvivalentní celková tuhost je rovna společné ploše průmětu vynásobené rozloženou tuhostí.
  Celkem Hodnota celkové tuhosti. Celková tuhost je rovnoměrně rozložena na všechny vybrané plochy.
normalstiffness.png Normála Tuhost kolmá k plochám.
tangentialstiffness.png Smyk Tuhost v rovině ploch.

Nastavení značky

  Upravit barvu Určuje barvu značek.
Značka Určuje velikost značek.
  Zobrazit náhled Přepíná zobrazení značek spojek v grafické ploše.

Poznámky

  • Jsou dostupné pro statické studie, frekvenční studie a studie zborcení. Není k dispozici pro kompozitní skořepiny.
  • Rozložená tuhost v bodě na ploše představuje hustotu tuhosti přidružené k nekonečně malé ploše kolem bodu. Tečná tuhost v místě je pokládána za stejnou ve všech směrech tečných k ploše v bodě.
  • Pomocí elastických pružin simulujte pružná podloží a tlumiče rázů.
