Přidání kót a vztahů

Postup při přidání kót a vztahů při rozpoznání prvků:

  1. Klepněte na Možnosti (panel nástrojů Prvky) nebo Insert > FeatureWorks > Možnosti .
  2. Klepněte na Kóty/vztahy a vyberte Umožnit automatické kótování ve skicách a Přidat omezení ve skice.
  3. Klepněte na tlačítko OK.
  4. Klepněte na Rozpoznat prvky (panel nástrojů Prvky) nebo vyberte položky Vložit > FeatureWorks > Rozpoznat prvky .
  5. Ve správci PropertyManager vyberte Automatické rozpoznávání a Základní prvky.
  6. Klepnutím na budete pokračovat v rozpoznávání prvků.
  7. Klepnutím na v PropertyManageru Přechodná fáze můžete vytvářet prvky.

    FeatureWorks analyzuje model a vytváří prvky.

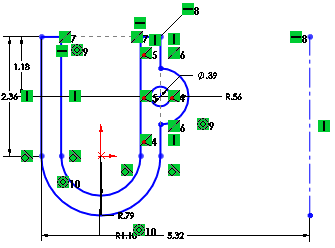

  8. Upravte skicu prvku tak, aby se v ní zobrazily kóty a vztahy.
