Tento příkaz je dostupný v nabídkách Potrubí a Trubky.Toto téma popisuje kroky z nabídky Potrubí.
Definování úseků potrubí v sestavě trasování:
- Klepněte na nabídku .
Můžete také kliknout pravým tlačítkem na prvek Trasa ve stromu FeatureManager a vybrat příkaz Definovat úseky potrubí
.

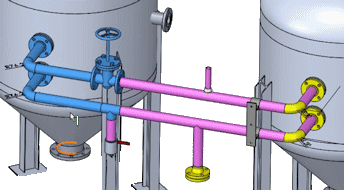

- Vyberte v grafické ploše entity skici pro nastavení Úseky potrubí.
Úseky trasy nemusí být souvislé a mohou končit přírubovou spojkou nebo svařovanou či závitovou spojkou.
Součásti patřící k potrubí se automaticky zobrazí v seznamu Součásti potrubí. Tyto součásti mohou sestávat z T-spojek, kolen, O-vývodů, trubek s průniky, podpěr, závěsů a dalších dílů, které budou k potrubí připojeny během výrobního procesu.
- V nastavení Přilehlé součásti zvolte součásti, které budou na vnější straně potrubí.
- Entity lze přidávat nebo odebírat přetahováním tvarovek nebo dílů mezi sekcemiSoučásti potrubí a Přilehlé součásti v PropertyManageru.
Dále můžete do seznamů Součásti potrubí a Přilehlé součásti přidávat vázané součásti.
- Klikněte na symbol špendlíku
v horní části PropertyManageru a poté kliknutím na symbol
přidejte potrubí a zachovejte PropertyManager otevřený.Úseky potrubí jsou uspořádány do složek ve stromu správce FeatureManager trasy. Pro jednotlivé úseky je také generován stav zobrazení.
Vytváření výkresů úseků potrubí, kusovníků, import dat P&ID a export dat úseků do souborů PCF je integrován do funkce potrubí a trubek. Možnosti pro úseky potrubí lze vybírat v jednotlivých souvisejících správcích PropertyManager pro tyto funkce.
