Zadejte vlastnosti pro tabulky děr jako například šablony, základny a díry, které mají být zahrnuty.
Chcete-li otevřít správce PropertyManager Vložit tabulku děr:
- Klepněte na Tabulka děr
(panel nástrojů pro tabulky) nebo na .
Šablona tabulky
Klepnutím na Hledat šablonu
vyberte standardní nebo vlastní šablonu. Tato možnost je dostupná jen při vkládání tabulek. Šablony tabulky děr, které jsou součástí softwaru, přidají sloupce do výchozího formátu. Jsou umístěny ve složce: instalační_adresář
\lang\czech. Standardní šablony (standard hole table--letters.sldholtbt a standard hole table--numbers.sldholtbt) vytváří ZNAČKA,, XUMÍSTĚNÍ,, YUMÍSTĚNÍ a sloupce VELIKOST. Jedna šablona používá alfanumerické značky a druhá používá číselné značky. Všechny velikost a značky jsou uvedeny odděleně. Žádné nejsou kombinované.
Kombinované šablony tabulky děr vytváří
ZNAČKA,,
XUMÍSTĚNÍ,,
YUMÍSTĚNÍ, a sloupce
VELIKOST. V těchto šablonách dochází ke kombinování podobných velikostí a značek písmeny nebo číselnými značkami. Šablony:
- hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined--numbers.sldholtbt
Umístění tabulky
|
Připojit k bodu kotvy
|
Připojí určený roh ke kotvě tabulky.
|
Alfanumerická kontrola
Stanovte značky, které určují, že jsou díry alfanumerické (A, B, C...), nebo číselné (1, 2, 3...). V případě alfanumerických značek, písmeno označuje velikost díry a číslo označuje počet instancí. Prostřednictvím Začít od určete počáteční písmeno, nebo číslo.
Odpovídající poznámky v pohledu se změní spolu s tabulkou.
 |
| A, B, C... |
 |
| 1, 2, 3 |
Základna
Při vkládání si můžete pomocí funkce Počátek vybrat vrchol. Chcete-li definovat počátek osy X a Y, klepněte na Odkaz na směr osy X a vyberte vodorovnou hranu modelu v grafické ploše, poté klepněte na Odkaz na směr osy Y a vyberte svislou hranu modelu.
Po vytvoření tabulky můžete přetáhnout počátek základny na jiné místo, nebo můžete upravit definici základny. Hodnoty umístění v tabulce se aktualizují.
Díry
Vyberte si buď jednotlivé hrany pro díry nebo plochu modelu, do které se mají všechny díry vložit.

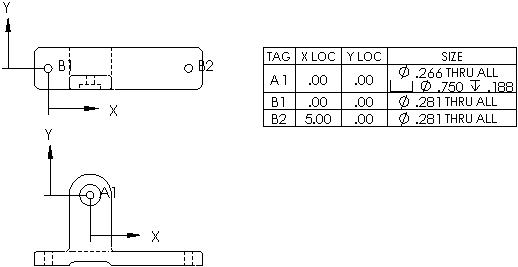

Další pohled
Tato možnost je dostupná jen při vkládání tabulek. Umožní vám nastavit Základnu a Díry pro jiný pohled výkresu. Tabulka děr může obsahovat několik pohledů výkresu. Tabulka děr je vložena s jednou základnou pro každý pohled. Jmenovky jsou stejné ve všech pohledech.
