Vlastnosti dokumentu - Poznámky

Můžete určit nastavení výkresů na úrovni dokumentu pro poznámky. K dispozici pro všechny typy dokumentů.

Chcete-li tuto stránku otevřít:

Ve výkresu klepněte na Možnosti (standardní panel nástrojů), vyberte záložku Vlastnosti dokumentu a potom vyberte Popisy > Poznámky.

Norma skicování

Norma skicování Nastavení zděděná z vybrané stránky Norma koncipování.

Základní norma poznámek

Základní norma poznámek
Vyberte normu:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl odkazové čáry

Styl odkazové čáry Vyberte: styl.
Tloušťka odkazové čáry Vyberte: tloušťku nebo zvolte Uživatelská velikost a zadejte tloušťku.

Text

Písmo

Klepnutím upravíte písmo.
Zarovnání textu Vyberte:
  • Středová
  • Levý
  • Pravý

Kotva odkazové čáry

Kotva odkazové čáry Vyberte výchozí umístění kotvy:
  • Nejblíže
  • Levý
  • Pravý

Zobrazení odkazové čáry

Zobrazení odkazové čáry Vyberte z těchto možností:
  • Rovná
  • Lomená. Vodorovně zalomí odkazovou čáru a zarovná ji s textem. Vyberte buď:
    • Použít délku zalomení z dokumentu. Odvodí délku odkazové čáry z nastavení na stránce Popisy.
    • Délka odkazové čáry. Umožní vám zadat délku narovnané části odkazové čáry.
  • Podtržené
Zachycení odkazové čáry (k dispozici pro normy DIN a JIS). Umožní, aby se odkazová čára mohla zachytit k jedné straně pozice.

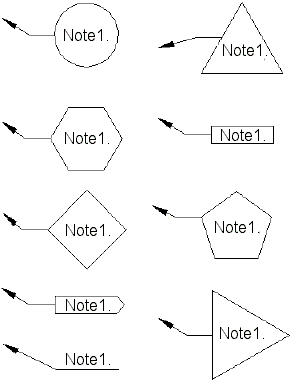

Ohraničení

Styl Zvolte Žádný pro zobrazení textu poznámky bez ohraničení nebo zvolte styl ohraničení.
Velikost Ze seznamu vyberte velikost (konkrétní počet znaků), Přizpůsobit (která se automaticky přizpůsobí textu), nebo Vlastní velikost (kde můžete nastavit velikost pozice).
Vyberete-li možnost Přizpůsobit, můžete nastavit odsazení, kterým určíte odstup mezi ohraničením a textem.
tight-fit.gif tight-fit-padded.gif
Přizpůsobit Přizpůsobit s výplní 0,25 palce

Hladina

Hladina
Vyberte hladinu.
Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu.
Aby se tato nastavení hladin projevila, musíte v dokumentu pohledu výkresu vybrat možnost Podle normyv nastavení Hladina (panel nástrojů Hladina).
