Rychlá kóta

Můžete použít rychlý manipulátor kót pro umístění kót tak, aby byly rovnoměrně rozmístěny a bylo možné je snadněji číst.

Rychlý manipulátor kót se objeví, když vložíte kóty do pohledů výkresů. Použijte manipulátor pro umístění kót v rovnoměrně rozmístěných intervalech. Když například vložíte kótu mezi dvě kóty, nová kóta je umístěna rovnoměrně mezi ně.

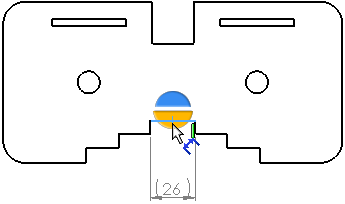

Umístěte rychle kóty pomocí manipulátoru rychlé kóty.

Můžete ovládat rozteč používanou rychlou kótou v Nástroje > Možnosti > Vlastnosti dokumentu > Kóty pod Velikost odsazení.

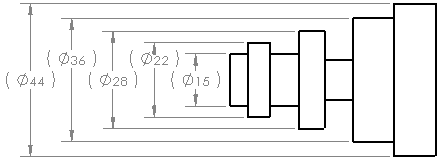

Když rychlý manipulátor kót vytvoří kóty na symetrické ose, jakékoliv kóty, které by přesahovaly, jsou pro výkresy v normě ANSI vystřídané.

Chcete-li zakázat manipulátor rychlého kótování, zrušte výběr možnosti Rychlé kótování v okně PropertyManager Kóta pod položkou Pomocné nástroje pro kótování. Toto nastavení bude zachováno pro všechny relace.

Když je manipulátor rychlého kótování povolen, můžete ho zrušit stisknutím klávesy ESC. Klepnete-li znovu na klávesu ESC, zrušíte nástroj Inteligentní kóta.

Používání manipulátoru rychlé kóty

Můžete použít rychlý manipulátor kót pro umístění kót tak, aby byly rovnoměrně rozmístěny a bylo možné je snadněji číst.

  1. Inteligentní kótaInteligentní kóta (panel nástrojů Kóty/vztahy) nebo na Nástroje > Kóty > Inteligentní .
  2. Vyberte entity ke okótování.

    V závislosti na typu kóty, kterou lze umístit, se manipulátor rychlé kóty zobrazí jako: nebo .

  3. Klepněte na část manipulátoru. Můžete také použít:
    • Klávesu Tab pro přepnutí k různým umístěním manipulátoru
    • Mezerník pro umístění kóty na vhodném místě mimo geometrii modelu

    Kóta je umístěna v blízkosti vybrané entity. Stávající kóty se posunou, aby vytvořily místo pro nové kóty, je-li to zapotřebí.

Chcete-li zakázat manipulátor rychlého kótování, zrušte výběr možnosti Rychlé kótování ve správci PropertyManager Rychlé kótování pod položkou Pomocné nástroje pro kótování. Toto nastavení bude zachováno pro všechny relace.

Když je manipulátor rychlého kótování povolen, můžete ho zrušit stisknutím klávesy ESC. Klepnete-li znovu na klávesu ESC, zrušíte nástroj Inteligentní kóta.
