Zaoblení povrchů

Pomocí zaoblení můžete zahladit hranu mezi dvěma přilehlými plochami na povrchovém těle, které se stýkají pod určitým úhlem.

Chcete-li otevřít PropertyManager, klepněte na Zaoblení (panel nástrojů Prvky) nebo na Vložit > Povrch > ZaobleníVložit > Povrch > Zaoblení

Vyberte Úplný náhled, Částečný náhled nebo Bez náhledu ve správci PropertyManager Zaoblení. Můžete zobrazit náhledy všech typů zaoblení.

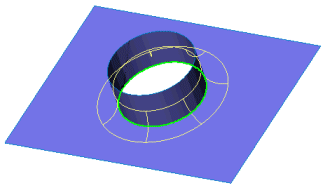

Zaoblení povrchu s konstantním poloměrem a Úplným náhledem Aplikováno zaoblení povrchu s konstantním poloměrem

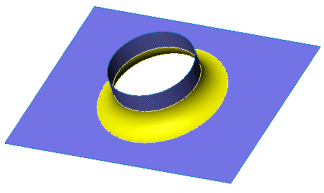

Zaoblení povrchu s mnohonásobným poloměrem a Částečným náhledem Aplikováno zaoblení povrchu s mnohonásobným poloměrem
Zaoblení povrchů funguje stejným způsobem jako zaoblování objemových těl s několika výjimkami. Můžete provádět tyto akce:
  • Zaoblit hrany povrchového těla.
  • Vytvořit zaoblení povrchu s mnohonásobným poloměrem.
  • Vytvořit zaoblení mezi dvěma povrchy nebo zaoblení mezi plochami. Viz Vytváření zaoblení povrchových ploch.
  • Přidat parametry přechodu k zaoblení povrchů.
  • Vytvořit zaoblení povrchů s hranicemi zaoblení.
  • Oříznout či ponechat zaoblené povrchy v zaoblení mezi plochami.
  • Vytvořit na povrchu zaoblení s proměnným poloměrem.

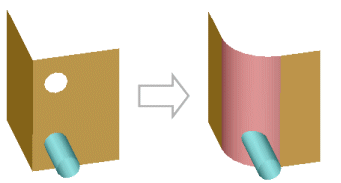

    Na otočený povrch nebylo použito žádné zaoblení Na otočený povrch byla použita zaoblení s proměnným poloměrem
  • Klepnutím na Normála odvrácené plochy obraťte směr zaoblení.
Nemůžete provádět tyto akce:
  • Zachovat řez v povrchovém těle s možností Ponechat prvky.

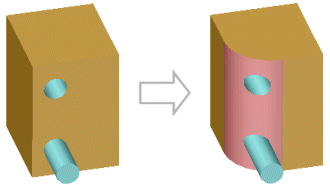

    Možnost Ponechat prvky funguje u zaoblení povrchů jinak než u zaoblení těl. Máte-li u objemového dílu prvek výstupku nebo řezu v oblasti zaoblení, můžete tyto prvky zachovat při zaoblování. U povrchového těla můžete zachovat výstupek, ale ne řez.
  • Vybrat povrch pro zaoblení pomocí prvku ve stromu FeatureManager.
