Nástroj Kóta umístění

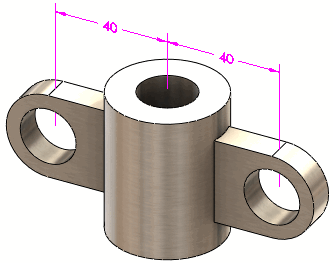

slouží k vložení lineárních a úhlových kót mezi dva prvky DimXpert (s výjimkou prvků povrchu, zaoblení, zkosení a kapsy). V následujícím postupu okótujete vzdálenost mezi dvěma jednoduchými dírami.
Lineární kóty jsou aplikovány mezi:
- Kombinaci dvou prvků typu rovnoběžné roviny, osy nebo čáry
- Dva body
- Bod a prvek typu roviny, osy nebo čáry
- Páry os a čar, které jsou zkosené (neprotínající a nerovnoběžné):
Úhlové kóta jsou aplikovány mezi kombinaci dvou prvků typu nerovnoběžné roviny, osy nebo čáry.
Lineární či úhlové kóty lze aplikovat na tyto prvky:
| Prvky bodu |
Protínající bod a koule |
| Prvky roviny |
Rovina, vrub, šířka a protínající rovina |
| Prvky osy a čáry |
Kužel, válec, výstupek, jednoduchá díra, díra s válcovým zahloubením, díra s kuželovým zahloubením, drážka a protínající čára |
| Bod |
Průsečík |
Tolerance/přesnost
Nastavte výchozí toleranci a přesnost pro kótu umístění výběrem .
