Pomocí pravítek na obrazovce můžete provádět přesné měření úprav.
V případě prvků otočení a úkosu a při otáčení Rovin pohyblivého řezu pomocí triády se zobrazí úhlové pravítko.

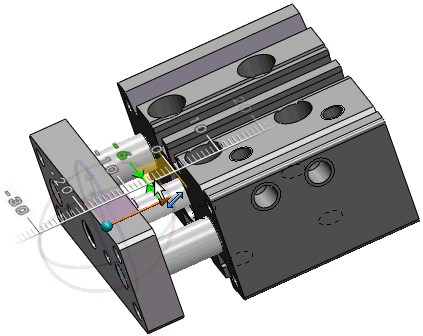

Když v sestavě vyberete z místní nabídky možnost Přesunout triádou, zobrazí se pravítka s triádou, takže můžete součásti přesunout na definované místo.
Při přetažení ovladačů triády za účelem přesunu prvků umožňují pravítka přesnou úpravu umístění. Video: Přesunutí prvků tažením ovladačů triády
Když je ukazatel mimo pravítko, máte k dispozici volné přetahování kót. Přesunutím ukazatele nad pravítko dojde k zachycení na jeho přírůstky. Video: Zachytávání na přírůstky měřítka v Instant3D
Pravítko se také zobrazí v případě, že použijete funkci Upravit prvek
pro tyto prvky:
- Prvky vysunutí (přidání, odebrání a povrchu)
- Prvky otočení (přidání, odebrání a povrchu)
- Základní plech
Nelze-li danou entitu přetáhnout, některý z ovladačů zčerná
, nebo se při pokusu o přetažení zobrazí ikona
. Prvek je buď nepodporovaný nebo omezený.
