Podokno Manažer

FeatureManager^®FeatureManager

Ve stromu okna FeatureManager se názvy prvků zobrazují v pořadí, ve kterém byly vytvořeny, pokud jejich uspořádání nezměníte. (Prvky můžeme považovat za součásti dílů.)

Ve stromu FeatureManager v sestavách jsou zobrazeny součásti (díly nebo podsestavy a jejich prvky), složka Vazby a prvky sestavy.

Strom FeatureManager ve výkresech obsahuje pro každý list výkresu jednu ikonu. Pod každým listem vidíme ikony formátu listu a jednotlivých pohledů. Pod každým pohledem jsou díly a sestavy, které do daného pohledu patří.

PropertyManager

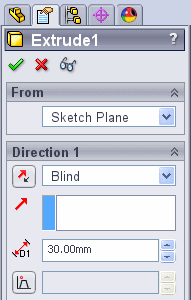

Většina nástrojů pro skici, prvky a výkresy v aplikaci SolidWorks otevře PropertyManager v levém panelu. Tento PropertyManager obsahuje dostupné vlastnosti entity nebo prvku, takže zde můžete pohodlně zadávat vlastnosti, aniž by vám dialogové okno zakrývalo grafickou plochu.

ConfigurationManager

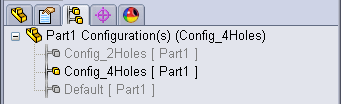

ConfigurationManager slouží k vytváření, výběru a zobrazování více konfigurací dílů a sestav.

DimXpertManager

DimXpertManager obsahuje seznam prvků tolerance definovaných pomocí nástroje DimXpert pro díly. Zobrazuje také nástroje DimXpert používané pro kótování a tolerování v dílech. Tyto kóty a tolerance je možné importovat do výkresů.

DisplayManager

DisplayManager zobrazuje seznamy a poskytuje přístup ke vzhledům, nálepkám, prostředím, světlům a kamerám, které se používají v aktuálním modelu. Když je aktivován doplňkový modul PhotoView 360, poskytuje DisplayManager přístup k příkazu Možnosti PhotoView.

Zobrazení Manažer

Mezi stromem FeatureManager a správci PropertyManager, ConfigurationManager a DisplayManager je možné přepínat klepnutím na karty v horní části levého panelu v okně SolidWorks.

Můžete také tento panel rozdělit a zobrazit si více správců nebo více kopií stejné správce.

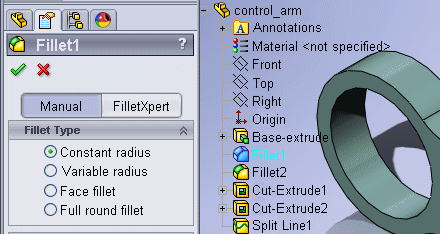

Ve správci PropertyManager můžete klepnutím zobrazit také plovoucí strom FeatureManager.
