Do sestavy lze přidávat součásti pomocí zrcadlení stávajících součástí (dílů nebo podsestav). Nové součásti mohou být kopie nebo opačná verze zárodečných součástí.
Rozdíl mezi vytvořením kopie a opačné verze zahrnuje následující:
| Kopírovat |
Opačná verze |
|---|
| Do sestavy se přidá nová instance zárodečné součásti. Nejsou vytvořeny žádné nové dokumenty nebo konfigurace. |
Vytvoří se nový dokument nebo nová konfigurace. |
| Geometrie kopírované součásti je identická se zárodečnou součástí. Pouze orientace součásti je jiná. |
Geometrie nové součásti je zrcadlově obrácená, proto je odlišná od zárodečné součásti. |
| Tato funkce je zvláště užitečná při tvorbě symetrických součástí. |
Můžete ji použít k vytvoření zrcadlené kopie nesymetrických součástí. |
|
|

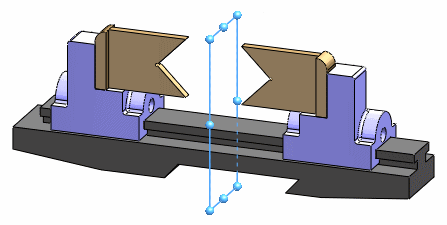

Příklad zrcadlených součástí

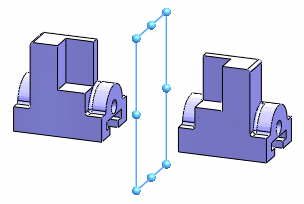

V této sestavě byla zrcadlena podsestava (čelist a podpěra). Pro podpěru byla vytvořena zrcadlená verze, takže čelist sedí na správné straně. Pro čelist byla vytvořena kopie, protože geometrii není nutno měnit.
Více o zrcadlených součástech
Když zrcadlíte součásti (vytváříte buď kopie nebo opačné verze), používají se následující položky:
-
Prvek Zrcadlená součást
se přidá ke stromu FeatureManager. Prvek drží zrcadlené součásti v poloze vztahující se k zárodečným součástem s ohledem na rovinu zrcadlení. K omezení zrcadlených součástí není nutná žádná jiná vazba.
- Můžete přidat vazby nebo posunout zrcadlenou součást, pokud pohyb nenaruší stav vazby zárodečné součásti.
- Pokud zrcadlíte díly Toolbox, můžete vytvořit pouze kopie. Nemůžete vytvořit opačné verze.
Opačné verze
Následující položky lze použít pouze tehdy, když vytváříte opačnou verzi součásti sestavy.
- Můžete uložit opačnou verzi v novém souboru nebo jako odvozenou konfiguraci v souboru zárodečných součástí.
- Pokud provedete změny u zárodečné součásti, změny se promítnou do opačné součásti.
- Uživatelské vlastnosti se automaticky kopírují do nového souboru nebo konfigurace.
- Pokud je zárodečná součást podsestavou a vy uložíte její opačnou verzi jako nový soubor, vazby zárodečné podsestavy se obnoví v nové podsestavě. Objeví se informace, pokud není možno obnovit nějaké vazby.
- Pokud uložíte zrcadlenou součást jako odvozenou konfiguraci v souboru zárodečné součásti, vytvoří se v souboru nový prvek. Prvek nemá vnější odkaz na danou sestavu. Prvek je v zárodečné (rodičovské) konfiguraci automaticky potlačen a nepotlačen v nové (odvozené) konfiguraci.
