Vlastnosti geometrické tolerance

Při vytvoření značek geometrické tolerance zadejte následující vlastnosti.

K nastavení vlastností geometrické tolerance použijte následující postupy:

  • V případě dílů klepněte na možnost Geometrická toleranceTool_Geometric_Tolerance_DimXpert.gif (panel nástrojů DimXpert) nebo Nástroje > DimXpert > Geometrická tolerance.
  • V případě výkresů klepněte na možnost Geometrická toleranceTool_Geometric_Tolerance_Annotation.gif (panel nástrojů pro popisy) nebo na možnost Vložit > Popisy > Geometrická tolerance.

Symbol

Vyberte značku.


gtol_straightness.gif gtol_flatness.gif gtol_circularity.gif gtol_cylindricity.gif gtol_profile_of_line.gif
Přímosti Rovinnosti Kruhovitosti Válcovitosti Tvaru profilu
gtol_profile_of_surface.gif gtol_parallel.gif gtol_perpendicular2.gif gtol_angularity.gif gtol_circular_runout.gif
Profil povrchu Válcové Kolmá Sklon Kruhového
gtol_total_runout.gif gtol_position.gif gtol_concentricity.gif gtol_symmetry.gif
Celkového Umístit Soustřednosti Symetrie Žádný

Podmínky materiálu

Vyberte podmínku materiálu. Ukazatel se musí nacházet v poli Tolerance, Primární,, Sekundární nebo Terciární,, aby bylo možné vložit podmínku materiálu.

K dispozici jsou jen ty podmínky materiálu, které jsou vhodné pro vybranou značku.

gtol_diameter.gif gtol_spherical_diameter.gif gtol_mmc.gif
Průměr Sférický průměr Podmínka maximálního materiálu
gtol_lmc.gif gtol_rfs.gif gtol_tangent_plane.gif
Podmínka nejmenšího materiálu Bez ohledu na velikost prvku Tečná plocha
gtol_free_state.gif gtol_statistical.gif gtol_proj_tol.gif
Volný stav Statistická Navrhovaná tolerance
gtol_square.gif gtol_UDP.gif Výkres_Detailování_Geometrická_tolerance_Posunutí
Čtyřhranná Nerovnoměrně nakloněný profil Posunutí

Výška

Pokud klepnete na možnost Posunutá tolerancegtol_ptz.gif, zadejte posunuté toleranční pole (PTZ) do pole Výška.



Tolerance

Zadejte hodnoty pro Toleranci 1 a Toleranci 2.



Tolerance základu jednotek

U jednotlivých jednotek můžete použít tolerance plochosti a rovnosti. Za hodnotu tolerance připojte lomítko (/) a zadejte kritéria oblasti na jednotku a délky na jednotku.



Hlavní, druhotný, třetí

Zadejte názvy podkladů a značky materiálových podmínek pro podklad Hlavní,, Vedlejší a Třetí.


Snímky

Vytvořte další rámečky. Můžete vytvořit tolik rámečků, kolik je zapotřebí. Pohybujte se mezi rámečky prostřednictvím pole Rámečky. V dialogu lze najednou zobrazit jen dva rámečky.

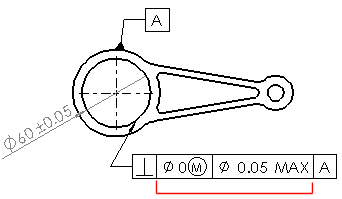

Složený rámec

Spojuje značky dvou rámečků.



Pod rámec

Vložení textu pod rámec ovládání prvku.



Mezi dvěma body

Zadejte jmenovky bodů, pokud se hodnota tolerance nachází mezi dvěma body nebo entitami.
