Popisy vazeb

Popisy vazeb popisují na grafické ploše entity vazby, čímž napomáhájí vizualizaci vazebních systémů. Poskytují nástroje k provádění častých funkcí a k vyřešení problémů vazeb.







Chcete-li zobrazit popisy vazeb:

  1. Pravým tlačítkem klepněte na součást a klepněte na Zobrazit vazby nebo na Zobrazit chyby vazeb.
  2. V zobrazeném okně vyberte alespoň jednu vazbu.

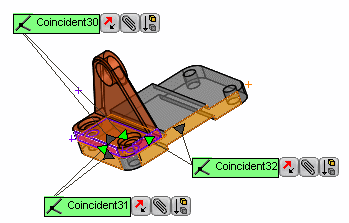

Pro vybrané vazby se zobrazí popisy. Každá vazba má jeden popis s odkazovou čarou na entity vazby. Šipky na odkazových čarách ( a ) směřují směrem dráhy upevnění.

V popisu klepněte a proveďte tyto funkce vazby:
Obrátit zarovnání Obrátí zarovnání vektorů, které jsou kolmé na plochy spojené vazbou. Vektory mohou mít stejný (zarovnané) nebo opačný směr (nezarovnané).
Obrátit kótu (Jen pro vazby Vzdálenost a Úhel.) Obrátí směr, ve kterém je daná kóta aplikována.
Upravit Otevře PropertyManager Vazby a vy můžete vazby upravit.
Potlačit Potlačí vazbu, aby nebyla vyřešena.
V případě problematických vazeb se v popisech zobrazí ikony chyb a varování.
Upozornění Tato vazba vyhovuje, ale týká se jí přeurčení dané sestavy.
Chyba Tato vazba nevyhovuje.
Abyste tuto vazbu vyřešili, můžete klepnout na ikonu Vynutit vazbu v popisu, čímž uvolníte jinou vazbu. Chcete-li najít problematickou vazbu, můžete provádět iterace s vynucením vazeb.
