Paleta kóty - Nástroje pro zarovnání

Když ve výkresu vyberete alespoň dvě kóty, zobrazí se na paletě kóty sada nástrojů pro zarovnání.



Automaticky uspořádat kóty

Automaticky uspořádá vybrané kóty. Viz Automaticky uspořádat kóty.

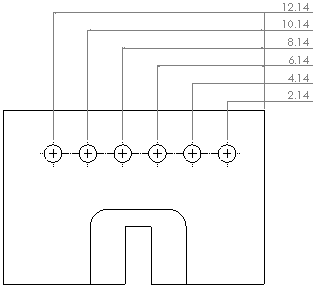

Rozmístit stejnoměrně lineárně/radiálně

Rovnoměrně rozmístí vybrané kóty, lineárně nebo radiálně, mezi nejbližší a nejvzdálenější vybrané kóty z dílu.

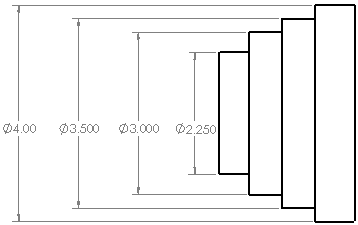

Zarovnat kolineárně
Zarovná vybrané kóty horizontálně, vertikálně nebo radiálně.
Chcete-li zarovnat kóty s určitou kótou, stiskněte klávesu Ctrl, zvolte kótu a pak vyberte zbývající kóty.
Zarovnat střídavě

Uspořádá vybrané lineární kóty střídavě.
Zarovnat text kóty nahoru

Zarovná text vybrané lineární kóty nahoru.
Zarovnat text kóty dolů

Zarovná text vybrané lineární kóty dolů.

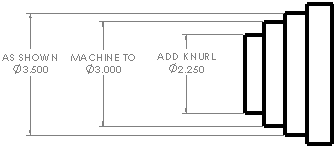

Zarovnat text kóty doleva

Zarovná text vybrané lineární kóty doleva.

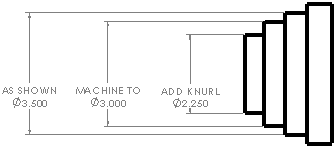

Zarovnat text kóty doprava

Zarovná text vybrané lineární kóty doprava.

Postup úpravy vzdálenosti mezi kótami:

Použijte kolečko myši na paletě kót nebo kóty přetáhněte ručně. Prostřední kolečko se objeví na paletě kót pouze tehdy, když jsou dostupné volby pro vzdálenosti mezi kótami.

Hodnota Mezera mezi kótami je faktorem měřítka pro vzdálenost. Například hodnota 2 zvětší vzdálenost mezi kótami koeficientem 2, tj. ji zdvojnásobí.
