Kosmetická pole

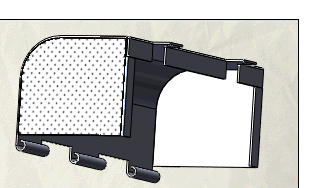

Prvek kosmetického pole umožňuje kosmeticky určit a zobrazit pole děr místo zobrazení mozaikových objemových modelů. Doba obnovy je podstatně zkrácena, protože geometrie pole je pouze kosmetická.

Kosmetická pole lze použít pouze na rovinné paralelní plochy.

Kosmetická pole lze zobrazit ve výkresech pomocí stínovaných pohledů při zapnutém režimu RealView.

Tvorba kosmetických polí:

  1. V podokně úloh vyberte záložku Vzhledy, prostředí a nálepky .
  2. V části Vzhledy klepněte na možnost Různé > Pouze RealView vzhledy a poté poklepejte na kosmetické pole děr nebo jej přetáhněte do grafické plochy.

    Je třeba předvybrat plochu pro ostatní Vzhledy. Předvýběr nefunguje pro kosmetická pole.

  3. V daném okně PropertyManager vyberte plochu pro Hranici výplně .
  4. Pod položkou Rozvržení pole:
    1. Vyberte rozvržení.
    2. Nastavte možnosti rozteče.
    3. Výběrem hrany určete směr pole.
  5. Pod položkou Typy jádra:
    1. Vyberte typ jádra.
    2. Nastavte možnosti velikosti.
  6. Klepněte na .
