Tvorba vymezovacích rámečků

Chcete-li vytvořit vymezovací rámeček:

  1. Otevřete díl, který má položky tabulky přířezů ve stromu FeatureManager.



  2. Ve stromu FeatureManager:
    1. Klepněte pravým tlačítkem na Tabulku přířezůFM_CutList_NeedsUpdate.gif a vyberte možnost Aktualizovat.
    2. Klepněte pravým tlačítkem na Tabulku přířezůFM_Weldment_Table.gif a vyberte možnost Vytvořit vymezovací rámeček.

      Vymezovací rámečky se vytvoří pro každou položku tabulky přířezů v modelu, ale v grafické oblasti budou skryty.

    3. Rozbalte položku Tabulka přířezůFM_Weldment_Table.gif.
    4. V položce Položka tabulky přířezůFM_folder.gif klikněte na položku Vymezovací rámeček_Položka tabulky přířezůFM_3D_Sketch_Hidden.png a poté na Zobrazitmenu_Show.gif.
    5. Znovu klepněte na položku Vymezovací rámeček_Položka tabulky přířezůFM_3D_Sketch.gif.

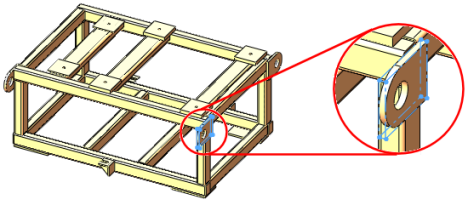

      Zobrazí se vymezovací rámeček.

    6. Klepněte pravým tlačítkem na položku Položka tabulky přířezů FM_folder.gif a klepněte na Vlastnosti.

      Zobrazí se okno Vlastnosti tabulky přířezů s parametry Tloušťka 3D vymezovacího rámečku, Šířka 3D vymezovacího rámečku, Délka 3D vymezovacího rámečku a Objem 3D vymezovacího rámečku. Když vytvoříte výkres, zobrazí se tyto hodnoty v kusovníku.

    7. Klepněte na tlačítko OK.
