Zarovnání jednoho pohledu výkresu s jiným

Zarovnání jednoho pohledu výkresu s jiným:

  1. Proveďte jeden z následujících úkonů:
    • Vyberte pohled výkresu a klepněte na možnost Nástroje, > Zarovnat pohled výkresu, > Vodorovně k jinému pohledu nebo Svisle k jinému pohledu.
    • Klepněte pravým tlačítkem na pohled výkresu a vyberte Zarovnání a poté si zvolte jednu z následujících možností:

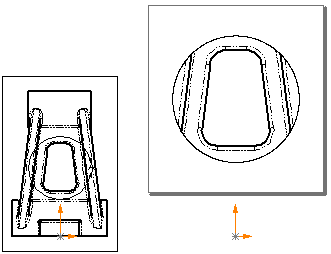

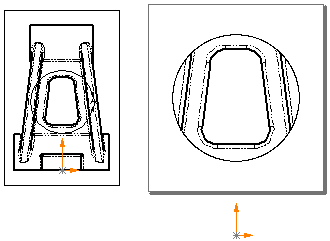

      Zarovnat vodorovně s počátkem (rovnající se Vodorovně k jinému pohledu) align_horiz_by_origin.gif

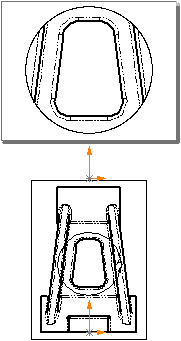

      Zarovnat svisle s počátkem (rovnající se Svisle k jinému pohledu) align_vert_by_origin.gif
      Zarovnat vodorovně se středem align_horiz_by_center.gif
      Zarovnat svisle se středem align_vert_by_center.gif

      Ukazatel se změní na Pointer_Align.gif.

  2. Vyberte pohled, který chcete zarovnat.

    Počátky modelu nebo středy pohledů výkresu se zarovnají podél vybraného směru. Zarovnání je zachováno i při přesunu referenčního pohledu.
