Vytváření průběžných úhlových kót

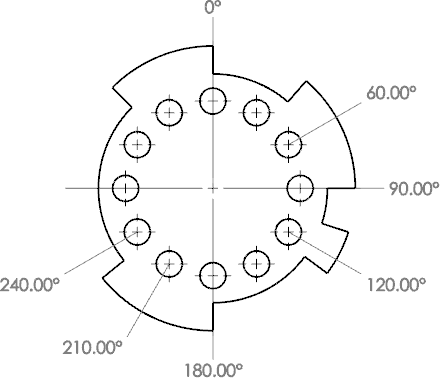

Ve výkresu či skice je možné vytvořit průběžné úhlové kóty pro oblouk nebo kruh.

Vkládání průběžných úhlových kót:

  1. Klikněte na ikonu Průběžná úhlová kótatool_angular_dimension.png (panel nástrojů Kóty/vazby) nebo na nabídku Nástroje > Kóty > Průběžná úhlová kóta v pohledu výkresu s obloukem nebo kružnicí.
  2. V grafické ploše vyberte středovou značku modelu, od které se budou měřit všechny ostatní, jako základ (nulovou kótu), a dalším kliknutím umístěte kótu mimo model.


  3. Vyberte vrcholy nebo středové značky kóty. Při výběru každé z položek se do pohledu umístí kóta zarovnaná s nulovou kótou.


  4. Klepnutím na ikonu PM_OK.gif režim průběžné úhlové kóty ukončíte.
