Vyplnění předurčených pohledů

  • Přetažení. Přetáhněte model ze stromu FeatureManager otevřeného dokumentu dílu nebo sestavy do dokumentu výkresu. Všechny dostupné předurčené pohledy se vyplní.
  • Vložit model. Pravým tlačítkem klepněte na pohled výkresu a vyberte Vložit model. Proveďte jednu z následujících operací:
    • Ve správci PropertyManager Vložit model vyberte model z nabídky Otevřít dokumenty nebo klepněte na možnost Vyhledat a vyhledejte soubor modelu.
    • Zvolte pohled obsahující model.
    • V jiném okně vyberte model na grafické ploše, nebo ve stromu FeatureManager.

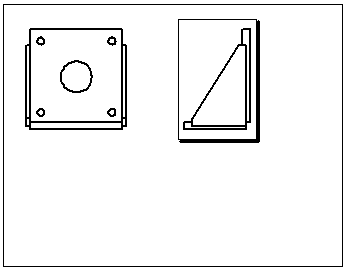

      Pohled a všechny pohledy s ním související (například průměty) se vyplní po klepnutí na PM_OK.gif.

  • Vybrat nebo Vyhledat. Vyberte předurčený pohled. Ve správci PropertyManager Vložit model vyberte název ze seznamu Díl/Sestava, který obsahuje modely otevřené v průběhu aktuální relace nebo klepněte na Vyhledat a soubor modelu vyhledejte. Pohled a pohledy s ním související (například průměty) se vyplní po klepnutí na PM_OK.gif.
