Kontrola symetrie sestavy

Kontrola symetrie součásti sestavy vzhledem k rovině:

  1. Klepněte na Kontrola symetrie tool_symmetry_check_utilities.gif (panel nástrojů pro nástroje).
  2. Jako Parametry analýzy vyberte jednu z následujících možností:
    • Jedna rovina pro kontrolu symetrie vzhledem k vybrané Rovině.

    • Dvě paralelní plochy pro kontrolu symmetrie vzhledem k rovině, která je uprostřed mezi a paralelní k vybraným Plochám.
    • Dva body pro kontrolu symetrie vzhledem k rovině, která je kolmá na čáru uprostřed mezi dvěmi vybranými Body.

  3. Podle potřeby zvolte pro sestavy s dílčími sestavami Vyhodnotit podsestavy jako součásti.

    Je-li tato možnost vybrána, bude zkontrolována symetrie vzhledem k podsestavám v rámci sestavy, bez ohledu na součásti sestavy. Zrušením výběru této možnosti dojde k zahrnutí součástí podsestavy do kontroly symetrie sestavy.

  4. Změna barvy zkontrolovaných symetrických součástí sestavy:
    1. Pod položkou Nastavení barev vyberte Symetrické součásti a klepněte na Upravit barvu.
    2. Změňte barvu a klepněte na OK.

    Podobně lze změnit nastavení barev pro asymetrické součásti.

  5. Klepněte na položku Zkontrolovat.

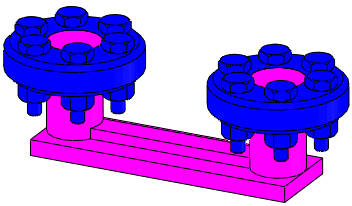

    Zkontrolované symetrické nebo asymetrické součásti sestavy se zobrazí v jejich přiřazených barvách.

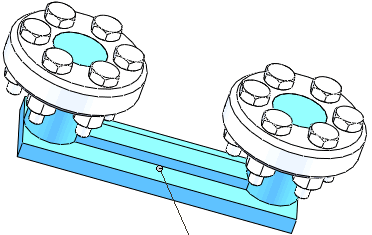

  6. Když zvolíte součást sestavy uvedenou pod položkou Výsledky kontroly symetrie, dojde k jejímu zvýraznění na grafické ploše.

  7. Chcete-li uložit zprávu kontroly symetrie, klepněte na Uložit zprávu.
  8. Zavřete PropertyManagera Kontrola symetrie, nebo klepnutím na Překontrolovat spusťte jinou kontrolu symetrie.
