Příklady: Použití vícenásobných omezení na prvky

Vícenásobná omezení lze určit jako primární, sekundární či terciární.

Například sestava může vyžadovat vazbu prvku na více než jeden prvek, jako je hřídel omezená na obou koncích sadou otvorů.

Příklady

Aplikace více omezení
  Sekundární hřídel

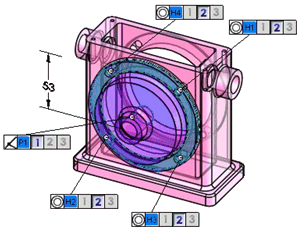

V tomto příkladu musí být hlavní hřídel, která má vazbu na skříň, zarovnána s dírami na levé a pravé straně skříně. Sekundární hřídel musí být zarovnána se středními otvory na dvou krycích deskách.
  Hlavní hřídel
Při vytvoření omezení hlavní hřídele na skříň vyberte jako primární omezení soustředné možnosti pro obě díry (levou i pravou).

Při vytvoření omezení sekundární hřídele vyberte jako primární omezení soustředné možnosti pro každou krycí desku.

Další příklady použití vícenásobných omezení:

Sjednocená omezení pro roviny obsahující vazby na více koplanárních rovin u jednoho či více dílů
Pomocí dvou sjednocených omezení lze vytvořit vazbu krytu na dvě roviny základny.
Soustředná omezení použitá současně na dvě sady děr
Pro čtyři díry na krytu lze jako sekundární omezení vytvořit vazbu na čtyři díry na skříni.
