Definice odstraněného materiálu

Kromě nákladů přípravy určují náklady dokončovacích úkonů i náklady materiálu odstraněného během dokončovacích úkonů. Poté definujete vícetělový díl pro materiál odstraněný během následných obráběcích úkonů.

Jedním způsobem, jak definovat vícetělový díl pro odstraněný materiál, je odečíst tělo polotovaru pro litý díl od dokončeného dílu. Co zůstane, představuje objem materiálu odstraněného během následných obráběcích úkonů.

  1. Ve správci ConfigurationManager pro soubor my_cast_cylinder.sldprt klepněte pravým tlačítkem na možnost Výchozí [ my_cast_cylinder ] a poté klepněte na možnost Přidat odvozenou konfiguraci.
  2. Ve správci PropertyManager u položky Název konfigurace zadejte Ukázka nástroje Costing a klepněte na možnost PM_OK.gif.
  3. Přidání odlitku k dokončenému dílu:
    1. Klepněte na možnost Vložit > Díl.

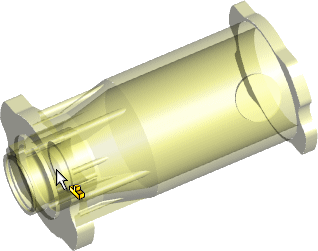

    2. Vyberte soubor install_dir\samples\whatsnew\costing\cast_part_volume_removed\CAST_CYLINDER_STOCK.SLDPRT a klepněte na možnost Otevřít.

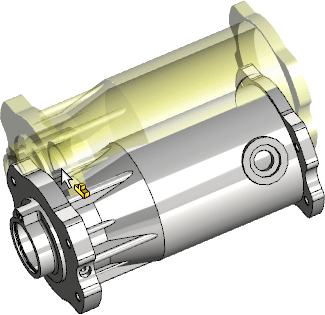

  4. Přetáhněte odlitek k dokončenému dílu a klepněte na těla, až budou odpovídat.




  5. Klepněte na možnost Vložit > Prvky > Kombinovat.
  6. Ve správci PropertyManager v položce Typ operace vyberte možnost Odečíst.
  7. Odečtěte dvě těla a nadefinujte tak díl pro objem odstraněného materiálu:
    1. Ve stromu FeatureManager rozbalte položku Objemová těla (2).
    2. U položky Hlavní tělo vyberte možnost <CAST_CYLINDER_STOCK>.
    3. U položky Těla k odečtení vyberte možnost Díry lemu a klepněte na možnost PM_OK.gif.
    4. V dialogovém okně Těla k zachování vyberte možnost Všechna těla a klepněte na tlačítko OK.
