La boîte de dialogue Bibliothèque de symboles a été révisée pour simplifier son utilisation. Les symboles de la boîte de dialogue sont classés par type. Vous pouvez effectuer une sélection multiple des symboles et, à l'aide de la table des caractères de Windows, vous pouvez sélectionner les symboles supplémentaires à insérer.
La Bibliothèque de symboles est disponible pour ajouter des symboles à:
- Texte de cote
- Symboles de soudure
- Tolérances géométriques
- Eléments de référence
- Notes d'annotation
Pour utiliser la Bibliothèque de symboles pour insérer des symboles dans le texte de cote:
- Cliquez sur une cote de mise en plan pour ouvrir le PropertyManager Cote.
- Sur l'onglet Valeur, au bas de la section Texte de cote, cliquez sur Plus.

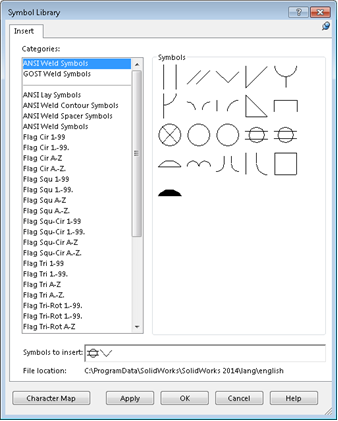

La boîte de dialogue Bibliothèque de symboles s'ouvre. La section supérieure de la liste Catégories sur la gauche identifie les catégories qui contiennent les symboles qui sont affichés sur la droite.
- Cliquez sur
au sommet de la boîte de dialogue pour la garder ouverte.Vous ne pouvez pas épingler la boîte de dialogue Bibliothèque de symboles quand vous la lancez avec un aperçu de note d'annotation actif ou à partir de la boîte de dialogue Symbole de Soudure.
- Pour ajouter des symboles supplémentaires à l'affichage Symboles, cliquez sur une autre catégorie dans la liste.
Des info-bulles fournissent les noms et les repères des symboles.
- Cliquez sur un symbole pour l'ajouter à la cote de mise en plan.
Il s'affiche dans le champ Symboles à insérer.
Vous pouvez également ajouter un symbole directement à la cote de mise en plan en double-cliquant sur celui-ci dans l'affichage Symboles.
- Effectuez l'une des opérations suivantes:
- Pour ajouter immédiatement le symbole à la cote, cliquez sur Appliquer.
La boîte de dialogue reste ouverte pour que vous puissiez sélectionner des symboles supplémentaires.
Appliquer est uniquement disponible quand la boîte de dialogue Bibliothèque de Symboles est épinglée.
- Cliquez sur des symboles supplémentaires pour les ajouter au champ Symboles à insérer.
- Pour ajouter des symboles à partir de la table de caractères de Microsoft:
- Cliquez sur Table de caractères.
- Dans la Table de caractères, cliquez sur un symbole et cliquez sur Sélectionner pour l'ajouter au champ Caractères à copier.
- Quand vous avez ajouté les caractères de votre choix, cliquez sur Copier.
- Fermez la Table des caractères.
- Collez les caractères dans le champ Symboles à insérer.
- Cliquez sur OK.
