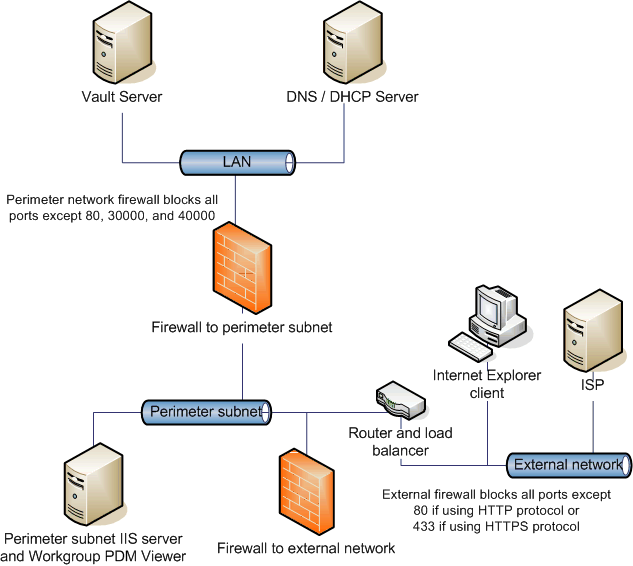

Die Netzwerk-Konfiguration zeigt einen Umkreis-Netzwerk-Server, der auf einem Umkreis-Subnetz eingerichtet ist, und seine Kommunikation mit den internen und externen Netzwerken.
Der Umkreis-Netzwerk-Server kommuniziert mit dem LAN über eine interne Firewall. Er kommuniziert mit dem externen Netzwerk über eine externe Firewall, einen Router und einem Cluster von Lastenausgleichsmodulen.
Der Internet Explorer Client stellt eine Verbindung zum Workgroup PDM Viewer/IIS-Server über den Anschluss 80 her (oder 443, wenn die Verwendung eines SSL konfiguriert ist). Der Workgroup PDM Viewer stellt dann über die Anschlüsse 30000 oder 40000 eine Verbindung zum Tresor-Server her. Der Tresor-Server sendet die angeforderte Informationen zurück zum Workgroup PDM Viewer, der dann die Informationen zurück an den Internet Explorer Client sendet.
Der Umkreis-Netzwerk-Webserver hat zwei IP-Adressen:
- Die interne IP-Adresse auf dem LAN
- Die öffentliche IP-Adresse, die vom Internet-Anbieter zur Verfügung gestellt wird
Der Webserver im Umkreis-Netzwerk befindet sich hinter einem Cluster von Lastenausgleichsmodulen. Obwohl Sie für administrative Aufgaben direkt zum Webserver gelangen können, wird der gesamte Webservices-Verkehr zu den Servern im Umkreis-Netzwerk über die Lastenausgleichsmodule geleitet.
Die Lastenausgleichsmodule übertragen die Server-Hardware-IP-Adresse an eine virtuelle IP (VIP) auf jenem Netzwerkteil, der öffentlich ist. Wenn Sie entweder zur VIP oder der Webserver-URL gehen, während Sie sich auf dem Netzwerk befinden, können Sie die Site sehen.
Die externe Firewall überträgt die VIP des Lastenausgleichsmoduls auf eine öffentliche, weiterleitbare Adresse.
