Sie können für Stücklistensymbole Zeichnungseinstellungen auf Dokumentebene festlegen. Sie können diese Einstellungen im PropertyManager außer Kraft setzen. Für alle Dokumenttypen verfügbar.
So öffnen Sie diese Seite:
Klicken Sie in einer geöffneten Zeichnung auf Optionen
(Standard-Symbolleiste), wählen Sie die Registerkarte Dokumenteigenschaften und anschließend aus.
Globale Zeichnungsnorm
| Globale Zeichnungsnorm |
Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen. |
Stücklistensymbol-Basisnorm
| Stücklistensymbol-Basisnorm
|
Wählen Sie eine der folgenden Normen aus:
- ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|
Art der Hinweislinie
 Art der Hinweislinie |
Wählen Sie: einen Stil. |
 Dicke der Hinweislinie |
Wählen Sie: eine Dicke, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein. |
Frame-Stil
| Frame-Stil |
Bestimmt den Stil für die Form, die den Text umgibt. |
| Frame-Dicke |
Wählen Sie: eine Dicke, oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein. |
Text
| Schriftart |
Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.
|

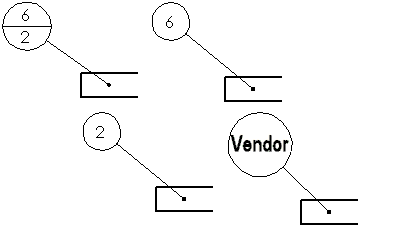

| Oben |
Wählen Sie für den oberen Bereich von Stücklistensymbolen des Typs Kreisförmige Trennlinie oder alle anderen Stücklistensymboltypen Folgendes aus:
- Text
- Artikelnummer
- Menge
- Benutzerdefinierte Eigenschaften
Oben gilt für einzelne und geschichtete Stücklistensymbole. |
 |
| Unten |
Wählen Sie für den unteren Bereich von Stücklistensymbolen des Typs Kreisförmige Trennlinie Folgendes aus:
- Text
- Artikelnummer
- Menge
- Benutzerdefinierte Eigenschaften
|
 |
Hinweislinienanzeige
| Hinweislinienanzeige |
Wählen Sie zwischen:
- Gerade
- Geknickt Fügt eine horizontale Biegung in die Hinweislinie ein, die mit auf den Text ausgerichtet ist. Wählen Sie eine der folgenden Optionen:
- Hinweislinienlänge des Dokuments verwenden Leitet die Länge der Hinweislinie von den Einstellungen der Seite Beschriftungen ab.
- Länge der Hinweislinie. Ermöglicht die Eingabe der Länge des nicht geknickten Teils der Hinweislinie.
|
Layer
| Layer |
Wählen Sie einen Layer aus. Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
|
Damit diese Layer-Einstellungen angewendet werden, müssen Sie im Zeichenansichtendokument Per Norm für Layer (Layer-Symbolleiste) auswählen.
Einzelnes Stücklistensymbol
| Stil |
Wählen Sie Keiner aus, um den Stücklistensymboltext ohne Rand anzuzeigen, oder wählen Sie eine Stücklistensymbolform aus. Der Standard ist Rund. |
 |
 |
| Kreisförmig |
Dreiecksprofil |
 |
 |
| Sechseck |
Box |
 |
 |
| Raute |
Fünfeck |
 |
 |
| Kreisförmige Trennlinie |
Fahne - Fünfseitig |
 |
 |
| Fahne - Dreieck |
Unterstrichen |
 |
 |
| Quadrat |
Quadratischer Kreis |
 |
 |
| Prüfen |
Kein |
| Größe |
Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen): Standard (passt sich automatisch an den Text an) oder Benutzergröße (Sie definieren die Stücklisten-Symbolgröße). |
 |
Geschichtete Stücklistensymbole
| Stil |
Wählen Sie eine Stücklistensymbolform aus. |
 |
| Größe |
Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen): Standard (passt sich automatisch an den Text an) oder Benutzergröße (Sie definieren die Stücklisten-Symbolgröße).
|
 |
Layout autom. Stücklistensymbol
|
|
 |
| Quadratisches Layout |
