| Entlang X Abgeleitet
|
 Eine horizontale Linie, die entlang der X-Achse skizziert wurde. Gilt für 3D-Skizzen.
|
| Entlang Y Abgeleitet
|
 Eine vertikale Linie, die entlang der Y-Achse skizziert wurde. Gilt für 3D-Skizzen.
|
| Entlang Z Abgeleitet
|
 Eine horizontale Linie, die entlang der Z-Achse skizziert wurde. Gilt für 3D-Skizzen.
|
| Deckungsgleich Abgeleitet
|
 Ein zweiter Kreis, der deckungsgleich zum ersten Kreis skizziert wurde.
|
| Kollinear Hinzugefügt
|
 Eine kollineare Beziehung, die den ersten zwei horizontalen Linien hinzugefügt wurde.
|
| Konzentrisch Hinzugefügt
|
 |
| Koradial Hinzugefügt
|
 Eine koradiale Beziehung, die den inneren Kreisbögen hinzugefügt wurde.
|
| Gleich Hinzugefügt
|
 Eine Gleichheitsbeziehung, die allen inneren Kreisen hinzugefügt wurde. Auf diese Weise legen Sie den Durchmesser nur für einen Kreis fest.
|
| Gleiche Krümmung Hinzugefügt
|
 Die Veränderung der Neigung (Krümmung) ist an dem gemeinsamen Punkt zwischen den Kurven (C2 kontinuierlich) dieselbe.
|
| Gleiche Langlöcher Hinzugefügt
|
 |
| Fixieren Hinzugefügt
|
 Eine fixe Beziehung wurde dem Punkt hinzugefügt.
|
| Fixiertes Langloch Hinzugefügt
|
 |
| Horizontal Hinzugefügt
|
 Horizontale Beziehung wurde Spline-Ziehpunkten hinzugefügt.
|
| Schnittpunkt Abgeleitet oder hinzugefügt
|
 Eine Beziehung wurde am Schnittpunkt des Punkts und zweier Linien hinzugefügt. Wenn Sie die Linien und Punkte skizzieren, so dass sie sich schneiden, handelt es sich um eine abgeleitete Beziehung.
|
| Zusammenführen Hinzugefügt
|
 Der Endpunkt der Linie und der Punkt auf dem Rechteck werden verschmolzen, um einen Punkt zu erzeugen.
|
| Mittelpunkt Abgeleitet oder hinzugefügt
|
 Eine Konstruktionslinie wurde vom Mittelpunkt der Diagonalen skizziert.
|
| Normal Hinzugefügt
|
 Eine normale Beziehung wurde zwischen der Linie und der Ebene hinzugefügt.
|
| Offset Abgeleitet
|
 Ein größeres Rechteck wird mit dem Werkzeug Offset Elemente um 10 vom kleineren Rechteck versetzt.
|
| Auf Kante Abgeleitet
|
 Die Kanten des Volumenkörpers werden auf der Skizzierebene mit dem Werkzeug Elemente übernehmen projiziert.
|
| Auf Ebene Abgeleitet und hinzugefügt
|
 Jede beliebige Geometrie, die auf einer Ebene skizziert wurde.
|
| Auf Oberfläche Abgeleitet
|
 Ein Punkt, der auf einer Oberfläche skizziert wurde.
|
| Parallel Abgeleitet
|
 Zwei Linien mit paralleler Beziehung skizziert.
|
| Parallel YZ Hinzugefügt
|
 Eine parallele Beziehung, die einer 3D-Linie und vorderen Ebene hinzugefügt wurde.
|
| Parallel ZX Hinzugefügt
|
 Eine parallele Beziehung, die einer 3D-Linie und vorderen Ebene hinzugefügt wurde.
|
| Senkrecht Abgeleitet
|
 Eine zweite Linie, die senkrecht zur ersten Linie skizziert wurde.
|
| Anstecken Hinzugefügt
|
 Eine Ansteck-Beziehung wurde zwischen einem Skizzenpunkt und einer vertikalen Linie hinzugefügt.
|
| Symmetrisch Abgeleitet oder hinzugefügt
|
Beziehungen, die mit dem Werkzeug Elemente spiegeln
 oder Dynamisch spiegeln
 hinzugefügt wurden.
|
| Tangential Hinzugefügt
|
 Eine tangentiale Beziehung, die zwei Splines hinzugefügt wurde.
|

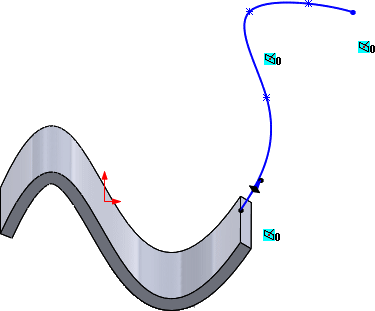

| Tangential zur Fläche Hinzugefügt
|
 Dieselbe Neigung an der Schnittkante zwischen der Fläche und dem Spline (C1 kontinuierlich).
Siehe Tangential zu Flächenbeziehungen mit Splines.
|
| Traktion |
Siehe Verwendung von Traktion und Riemen für Layout-Skizzen. |
| Vertikal Abgeleitet
|
 Ein skizzierter Kreis, wobei der Mittelpunkt auf den Skizzenursprung abgeleitet ist.
|
