Automatisches Suchen von virtuellen Eckpunkten für Bemaßungen

Sie können im Bemaßungswerkzeug virtuelle Eckpunkte zwischen zwei Elementen definieren und die virtuellen Eckpunkte zur Bemaßung verwenden.

So suchen Sie virtuelle Eckpunkte:

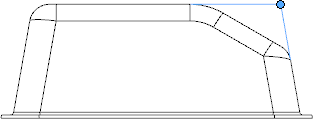

  1. Klicken Sie im Bemaßungswerkzeug mit der rechten Maustaste auf das Skizzenelement oder die Modellgeometrie, und klicken Sie auf Schnittpunkt suchen.
  2. Wählen Sie die Modellgeometrie oder das Skizzenelement aus, die bzw. das Ihre ursprüngliche Auswahl schneidet.


    Der virtuelle Eckpunkt wird gefunden und auf das aktive Bemaßungswerkzeug angewendet.

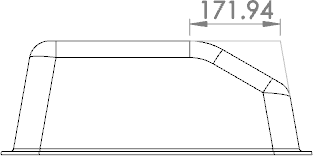

  3. Schließen Sie die Bemaßung unter Verwendung des erhaltenen virtuellen Eckpunkts ab.
