Usare la scheda Distinta materiali per visualizzare una distinta di taglio o di saldature per una parte con saldature.
Una distinta materiali di saldature elenca i componenti e la lunghezza totale del componente per la parte di saldatura. Una distinta di taglio contiene le lunghezze di taglio e le quantità per ogni componente.
Impossibile modificare una distinta di taglio o di saldatura e impossibile salvarle come distinte materiali con nome. È possibile visualizzare una distinta di taglio o di saldatura come file .csv.
Per visualizzare una distinta di taglio o una distinta materiali di saldatura:
selezionare una parte multicorpo. Sulla scheda Distinta materiali, per Distinta materiali, selezionare Distinta di taglio
o Distinta di saldatura
.

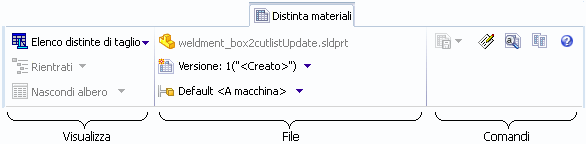

Il layout della barra degli strumenti per la distinta di taglio e quella di saldatura è lo stesso:
Visualizza
| Distinta materiali |
Il tipo di distinta materiali, ovvero Distinta di taglio o Distinta di saldatura. |
File
| Origine |
(sola lettura) Il nome del file di parte della saldatura. |
| Versione file |
Versione del file. |
| Configurazione |
Nome di configurazione. |
Proprietà della tabella di distinte materiali
Le colonne e la formattazione delle distinte di taglio e di saldatura sono definite nei modelli di distinta materiali creati dagli amministratori di EPDM.
