Inserimento manuale dei simboli delle spine di centraggio

Per inserire manualmente i simboli delle spine di centraggio in un disegno:

  1. Selezionare una delle seguenti opzioni:
    • Fare clic su Simbolo spina di centraggio (barra degli strumenti Annotazione) oppure su Inserisci > Annotazioni > Simbolo spina di centraggio e selezionare un bordo circolare, un cerchio di schizzo o un arco.
    • Selezionare i bordi circolari, i cerchi di schizzo o gli archi e fare clic su Simbolo spina di centraggio oppure su Inserisci > Annotazioni > Simbolo spina di centraggio.

    I simboli spina di centraggio appaiono nei fori selezionati e viene visualizzato il PropertyManager di Simbolo spina di centraggio. È possibile continuare a selezionare bordi circolari o cerchi di schizzo o archi per inserire altri simboli spina di centraggio.

  2. Fare clic su PM_OK.gif.

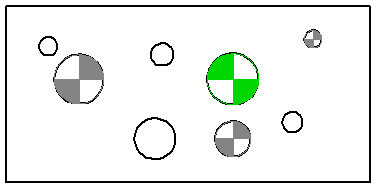

In questo esempio, ai simboli della spina di centraggio vengono aggiunti due fori di varie dimensioni. Il simbolo verde viene rovesciato di 90°.
