寸法の公差と小数位数の例（Examples of Dimension Tolerance and Precision）

次の例のように、寸法値（Dimension Value） PropertyManager で寸法の公差と小数位数を設定できます。

部品に複数のコンフィギュレーションが含まれる場合は、コンフィギュレーション（Configurations）をクリックし、選択コンフィギュレーションを切り替えます。

図面の駆動寸法の公差が変更された場合はモデルにも反映されます。

Basic 寸法テキストを四角で囲みます。 寸法値と幾何公差では、基準寸法（Basic）は理論的に存在する寸法値を表します。
上下寸法許容差 公称寸法値の後に上下寸法許容差の値が表示されます。 button_dim_tol_max.gif と button_dim_tol_min.gif で上下に表示する値を設定します。
許容限界寸法 寸法の許容限界値の上下を表します。 button_dim_tol_max.gif と button_dim_tol_min.gif で上下に表示する値を設定します。 公差値は公称寸法に追加あるいはそれから引かれます。
対称(Symmetric) 公称寸法値の後に公差が表示されます。 button_dim_tol_max.gif で上下の限界値として同じ値を設定します。
MIN 公称値にサフィックス（接尾語） MIN を付けて表示します。
MAX 公称値にサフィックス（接尾語） MAX を付けて表示します。

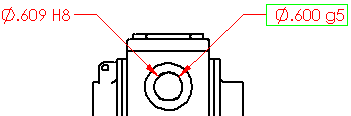

はめあい 公差 公差を 公差を分類 と英数値で設定します。 次の例では:
  • 公差タイプdim_tol.png = はめあい
  • 分類dim_tol_fit_class.png = クリアランス
  • 穴基準はめあいdim_tol_fit_hole.png ボタン = H8
  軸基準はめあい の値 g5 を使用して軸の公差を設定します。

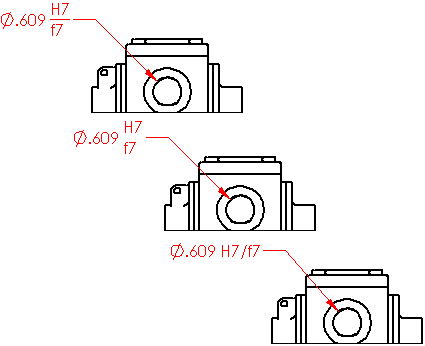

  はめあい公差を 1 つの寸法にまとめます:
  • 線付き積重ねdim_tol_fit_stacked_line.png ボタン
  • 線無し積重ねdim_tol_fit_stack.png ボタン
  • 直線状表示dim_tol_fit_lin.png ボタン
  はめあい公差 を使用して、公差値を表示します。 穴基準はめあい dim_tol_fit_hole.png ボタン と 軸基準はめあい dim_tol_fit_shaft.png によって公差値が自動的に定義されます。


  はめあい 値を表示せずに使用するには、公差タイプdim_tol.png を はめあい（公差のみ） に設定します。
